摘要: 包括一个评估板,一个IPCE程序员,到IPCE软件的链接,和适用的电缆。

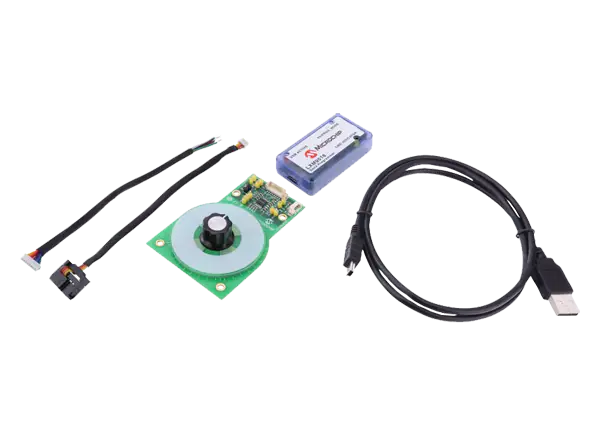

Microchip Technology EV39W84A - LX34070 90度旋转套件包括LX34070评估板,一个IPCE编程器,到IPCE软件的链接,和适用的电缆。LX34070 EVB有LX34070 IC和无源组件,安装有连接器和电缆,用于连接到IPCE编程器。程序员在评估板和笔记本电脑之间启用了一个简单的接口。IPCE软件和程序员一起允许即时数据捕获,并简化了IC到传感器的校准。
首先用传感器PCB对感应位置传感器进行编程。每个传感器PCB都包括一个LX34070 IC和已安装的无源组件,还有一个连接器和连接到IPCE编程器的电缆。然后为这个应用程序提供电源以获得读数。
IPCE程序员使评估委员会和笔记本电脑之间的通信变得容易。它由集成编程和校准环境(IPCE) GUI支持,允许数据捕获、测量和设备的自动校准。该程序具有简化的传感器系统校准和测试等功能,它编程EEPROM,并支持独立的生产TCP/IP可寻址软件。
ippec软件与程序员一起工作,允许通过手动单击捕获数据按钮或通过TCP/IP协议自动捕获数据。使用Save Datalog按钮,可以很容易地将捕获的数据保存到excel文件中,或转移到analysis选项卡中进行进一步分析。IPCE软件将简化IC到传感器的校准。
差分输出低噪声和输出信号失真
100kHZ(小于5µs时延):高带宽
由LX34070工业运动和位置传感器ic驱动
独立可调的偏移和增益输出模拟信号
使用LXM9518程序员通过电源引脚或GPIO引脚进行编程
