摘要: 基于LT7182S的双输出多相DC-DC同步降压调节器参考设计。
LT7182S演示板DC2836A提供了基于LT7182S的双输出多相DC-DC同步降压调节器的参考设计。LT7182S是一种双6A单片降压调节器,利用第二代静默切换器 技术,最大限度地减少电磁干扰,降低PCB布局灵敏度。它还集成了数字电力系统管理功能,允许可编程性和遥测与PMBus/I(2)C兼容的串行接口。
模拟设备公司。LT7182S演示板DC2836A运行在1MHz,以最小化解决方案的大小。在12V输入时,1.2V轨和3.3V轨的峰值效率分别为83.2%和91.1%。当两个通道在1MHz下满载运行时,IC温升为70°C,每个通道均为6A。
演示板为两个通道安装了EMI滤波器。每个输出可提供6A连续/9A最大瞬态负载电流。
LT7182S演示板上电到默认设置,并根据配置电阻产生功率,而不需要任何串行总线通信,允许轻松评估DC-DC转换器。

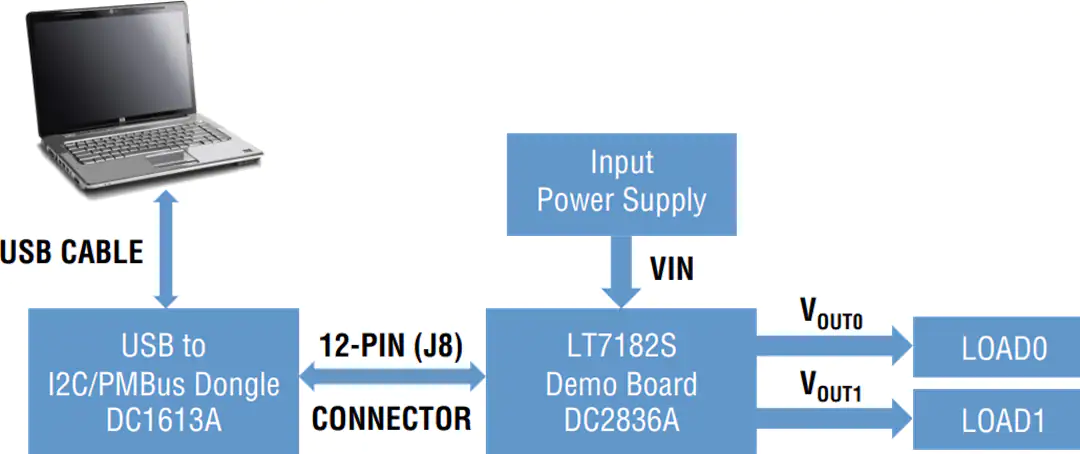

DC2836A还可以使用DC1613A USB to I(2)C/SMBus/PMBus控制器和免费下载的LTpowerPlay GUI连接到PC上。LTpowerPlay允许用户动态地重新配置LT7182S,并将配置设置存储在其板载EEPROM中,同时查看遥测参数,包括电压、电流、温度和故障状态。
LTpowerPlay是一个强大的基于windows的开发环境,支持Analog Devices Inc.。电源管理模块。LTpowerPlay可以通过连接到演示板系统来评估pmic。LTpowerPlay还可以在脱机模式下使用(没有硬件在场的情况下)来构建一个多芯片配置文件,该文件可以保存并在以后重新加载。
LTpowerPlay可以在启动单板时充当诊断工具,对系统中的电源管理方案进行编程或调整,或者在启动轨道时诊断电源问题。该软件还包括一个自动更新功能,以保持软件最新的设备驱动程序和文档集。
4.0V ~ 20.0V输入电压范围(V(IN))
1.2V输出电压(V(OUT0))
9.0A最大输出电流(I(OUT0))
3.3V output1电压(V(OUT1))
9.0A最大输出电流(I(OUT1))
0.925MHz至1.075MHz切换频率范围(f(SW))
直流效率(EFE)
83.2% v (in) = 12v, i (out0) = 3a, i (out1) = 0a
91.1% v (in) = 12v, i (out1) = 3a, i (out)0 = 0a
