摘要: 德州仪器DAC12DL3200 12位高速数模转换器(DAC)是一个非常低延迟,双通道,射频采样DAC。
德州仪器DAC12DL3200 12位高速数模转换器(DAC)是一个非常低延迟,双通道,射频采样DAC。该DAC能够在双通道模式下高达3.2GSPS的输入和输出速率或在单通道模式下高达6.4GSPS的输入和输出速率。当使用多奈奎斯特输出模式时,DAC可以在接近8GHz的载频下传输超过2GHz的信号带宽。高输出频率范围可通过c波段(8GHz)及以上直接采样。
DAC12DL3200可在双通道模式下用作I/Q基带DAC。高采样率和输出频率范围也使DAC12DL3200能够产生任意波形(AWG)和直接数字合成(DDS)。集成的DDS块可以在片上生成单音和双音。

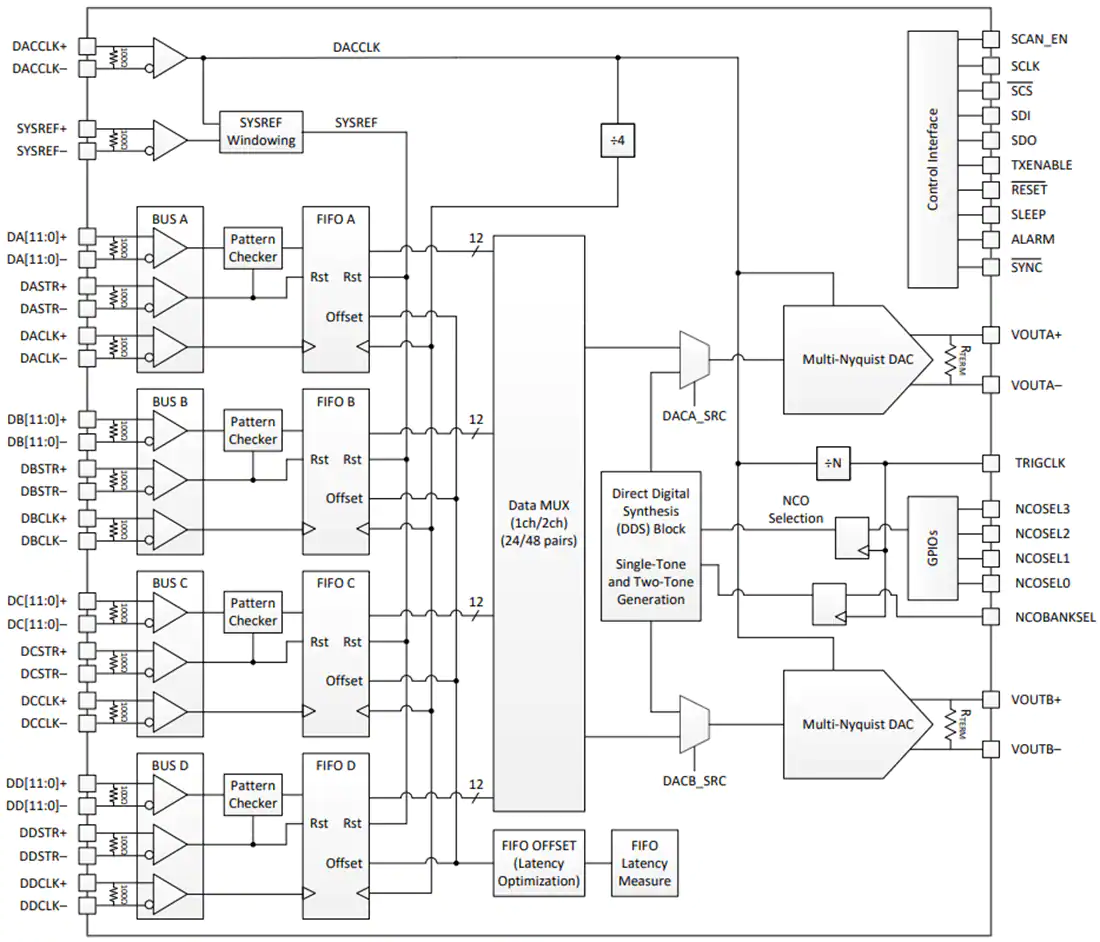

德州仪器DAC12DL3200有一个并行LVDS接口,由多达48个LVDS对和4个DDR LVDS时钟组成。频闪光灯信号用于同步接口,它可以通过最低有效位(LSB)发送,也可以通过专用频闪光灯LVDS通道发送。每对LVDS都能达到1.6Gbps。使用同步信号(SYSREF)支持多设备同步,并与JESD204B/C时钟设备兼容。SYSREF窗口简化了多设备系统中的同步。
12位分辨率
最大输入输出采样率:
单通道高达6.4GSPS
双通道可达3.2GSPS
Multi-Nyquist操作模式
单通道模式:NRZ, RTZ, RF
双通道模式:NRZ, RTZ, RF, 2xRF
6到8ns的低延迟通过设备
发射能力与低时延接收机ADC12DL3200匹配
DAC和ADC组合延迟小于15ns(不包括FPGA)
并行DDR LVDS接口
源同步接口简化计时:
24或48 LVDS对高达1.6Gbps
每12位总线1个LVDS DDR时钟
输出频率范围大于8GHz
21马当前全面
简化的时钟和同步
SYSREF窗口简化了设置和保持时间
片上直接数字合成器(DDS)
单音和双音正弦波产生
32 x 32位数控振荡器
快速跳频能力(小于500ns)
同步CMOS频率/相位输入
fOUT = 4.703GHz, 6.4GSPS, RF模式下的性能
3 dbm的输出功率
-147dBc /Hz噪声下限(70MHz偏移)
60 dbc SFDR
1.0V, 1.8V, -1.8V电源
1.49W (2-ch, RF模式,3.2GSPS)功耗
256球FCBGA (17mm x 17mm, 1mm间距)封装
电子战
发生器:脉冲、模式和任意波形(AWG)
