POWER INTEGRATIONS 功率集成 RDK 919Q

Power integration RDK-919Q评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-13

摘要： 设计用于评估INN3949CQ InnoSwitch 3-AQ开关。

Power integration RDK-919Q评估板用于评估INN3949CQ InnoSwitch 3-AQ开关。该评估板在50V(DC) ~ 1000V(DC)输入电压范围内工作，空载功率30mW，效率82%，输出功率60W。RDK-919Q评估板用于电池管理系统、气候控制和辅助转换器、主DC-DC转换器、板载充电器和牵引逆变器等应用。

特性

次级侧控制与初级侧调节的简单性的所有好处:

对变压器变化不敏感
极快的瞬态响应与负载定时无关

评估INN3949CQ InnoSwitch 3-AQ开关
回程拓扑
内置同步整流器，效率大于82%

规范

为800V母线提供60W电源
50V(DC) ~ 1000V(DC)输入电压范围
30mW无负载功率
60W输出功率在300V(DC)到1000V(DC) V(IN)

24 v输出电压
输出电流2.5
-40℃~ 85℃的环境温度范围

应用程序

电池管理系统
气候控制和辅助转换器
主要的直流-直流转换器

车载充电器
牵引逆变器

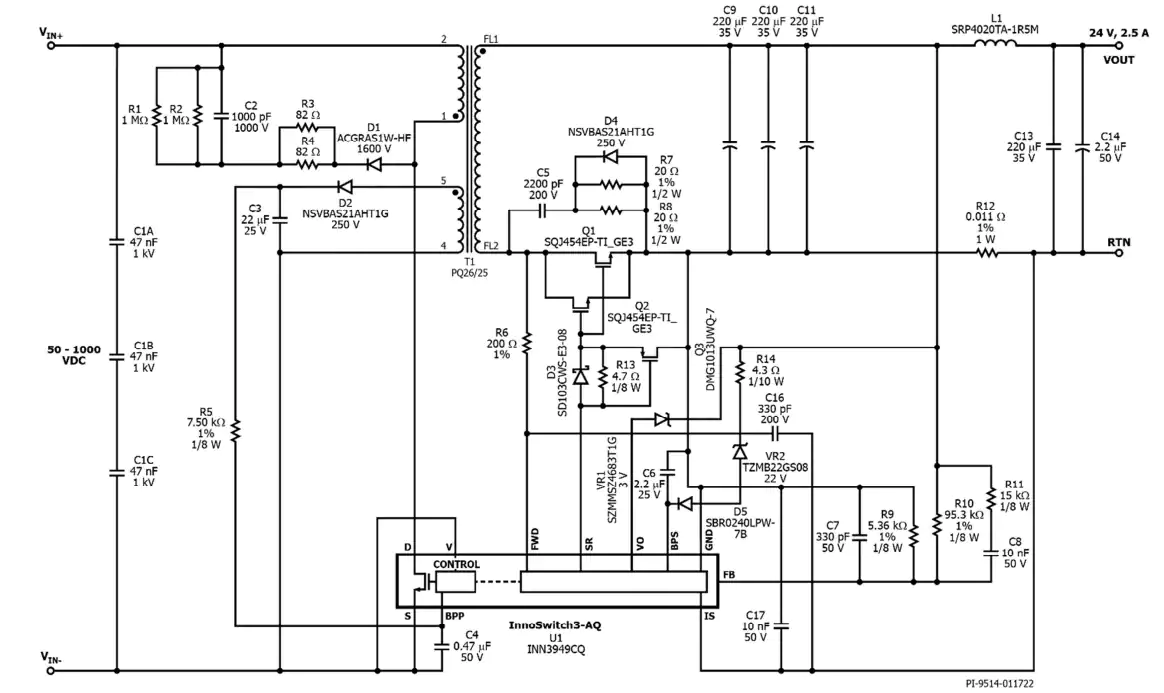

原理图
