德州仪器公司DRV8243-Q1汽车h桥驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-23

摘要： 一个完全集成的装置设计为广泛的汽车应用。

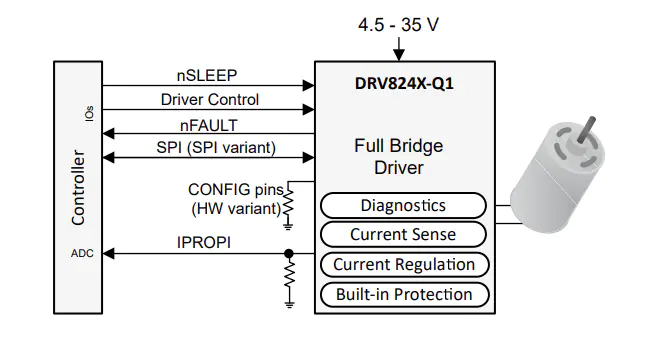

德州仪器DRV8243-Q1汽车h桥驱动器是一种完全集成的设备，设计用于广泛的汽车应用。灵活的DRV8243-Q1可以配置为单个全桥驱动器或两个独立的半桥驱动器。该设备利用BiCMOS高功率工艺技术节点，提供出色的功率处理和热性能，同时提供紧凑的封装尺寸，易于布局，EMI控制，准确性，电流感应，鲁棒性和诊断能力。

TI DRV8243-Q1汽车h桥驱动器提供相同的引脚功能，具有可伸缩的RON(当前能力)，以支持不同的负载。DRV8243-Q1包括一个n通道h桥，电荷泵调节器，高侧电流传感和调节，电流比例输出和保护电路。低静止电流通过低功率休眠模式实现。DRV8243-Q1上的其他功能包括电压监测、负载诊断以及对过电流和过温的保护。故障条件指示在nFAULT引脚上。

DRV8243-Q1驱动程序有三种变体-硬连线接口:HW (H)和两个SPI接口变体:SPI(P)和SPI(S)，其中SPI(P)用于外部提供的逻辑电源，SPI(S)用于内部生成的逻辑电源。SPI接口变体在设备配置和故障可观察性方面提供了更大的灵活性。
