摘要: 48端口控制器芯片组设计用于电源兼容的802.3af, 802.3at和802.3bt pd。
LTC9101-1、LTC9102和LTC9103 PoE 2控制器设计用于使用IEEE 802.3at Type 2、802.3bt Type 3和4兼容的以太网电源(PoE)系统。LTC9101-1、LTC9102和LTC9103在端点或跨中应用程序中实现了多达24个(71.3W) 4对或48个(25.5W) 2对PSE端口。几乎所有必要的电路都包括了实现IEEE 802.3bt兼容的PSE设计,需要一对外部功率mosfet和每个端口的感应电阻。与带板载mosfet的替代设计相比,这种集成最小化了功率损耗,提高了系统可靠性。
LTC9101-1、LTC9102和LTC9103的高级电源管理功能包括每端口14位电流/电源监控、可编程电流/电源限制以及预选端口的多功能、快速关闭。一个先进的电源管理主机软件层可用。局部放电检测采用专有的多点检测机制,确保对错误的局部放电识别具有良好的免疫力。支持自动分类检测和5事件物理分类。
LTC9101-1、LTC9102和LTC9103 PoE 2芯片组包括一个I(2)C串行接口,可高达1MHz。这些设备是引脚或I(2)C可编程协商PD交付功率高达71.3W。LTC9101-1是一个4.0mm x 4.0mm QFN-24封装。LTC9102和LTC9103可在一个7.0mm x 11.0mm QFN-64封装。这三种设备的工作温度范围均为-40°C至+125°C。
完全符合IEEE 3bt类型3和4 PSE
完全兼容ieee3at Type 2 PSE
Software-compatible LTC4291-1 / LTC4292
多达48个PSE端口,每个端口有一个电源通道
多达24个PSE端口,每个端口有两个电源通道
ecc保护的eFlash和数据ram
每个通道的低功率路径损耗
100欧姆电阻
30毫欧或低MOSFET R(DS(ON))
芯片组提供电气隔离
无需光耦合器和隔离的3V电源
非常高可靠性多点PD检测
连接检查区分单签名pd和双签名pd
连续的每端口电源和电流监测
1MHz I(2)C兼容串行控制接口
引脚或I(2)C可编程PD电源
-40°C至+125°C的工作温度范围

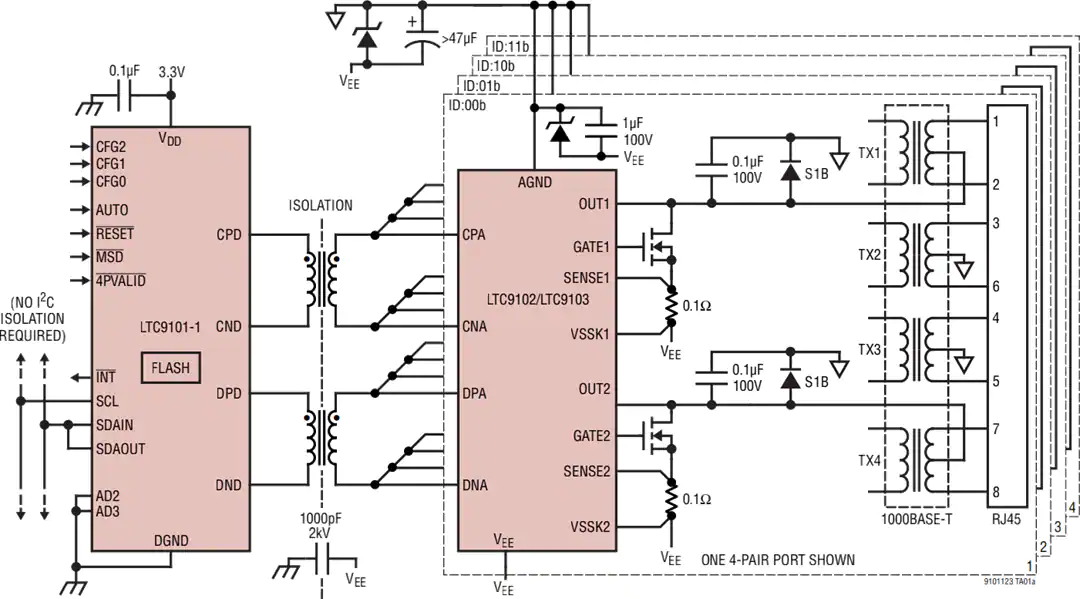

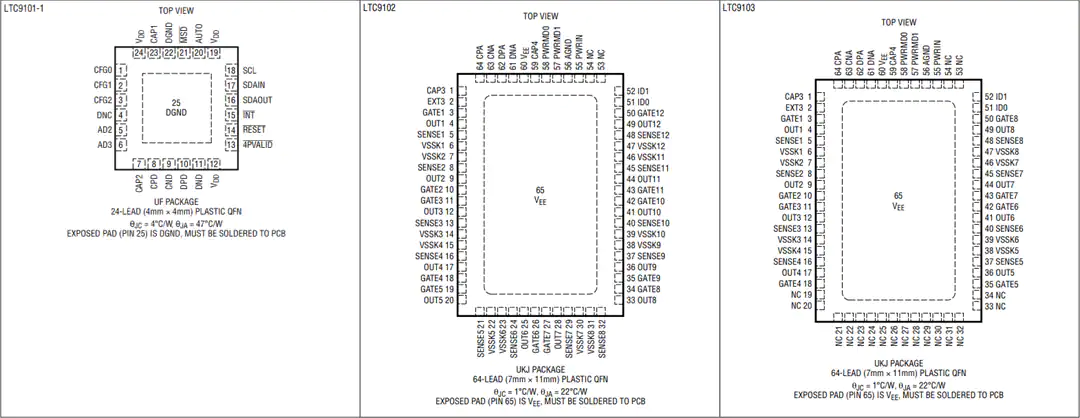

包选项
LTC9101-1: 4.0mm x 4.0mm QFN-24封装
LTC9102, LTC9103: 7.0mm x 11.0mm QFN-64封装
PoE PSE交换机、路由器和中桥
