摘要： 基于DRV8328A栅极驱动器的30A三相无刷直流电机驱动台。

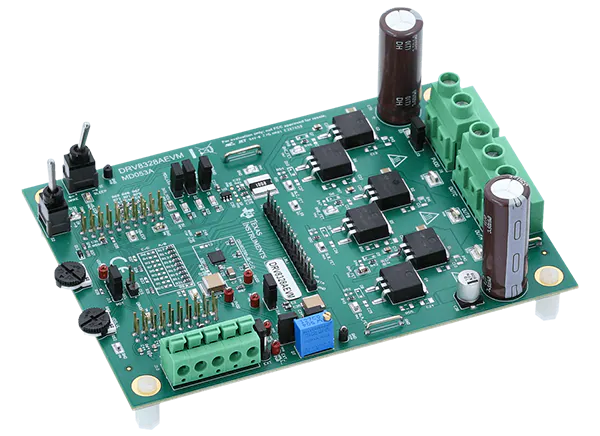

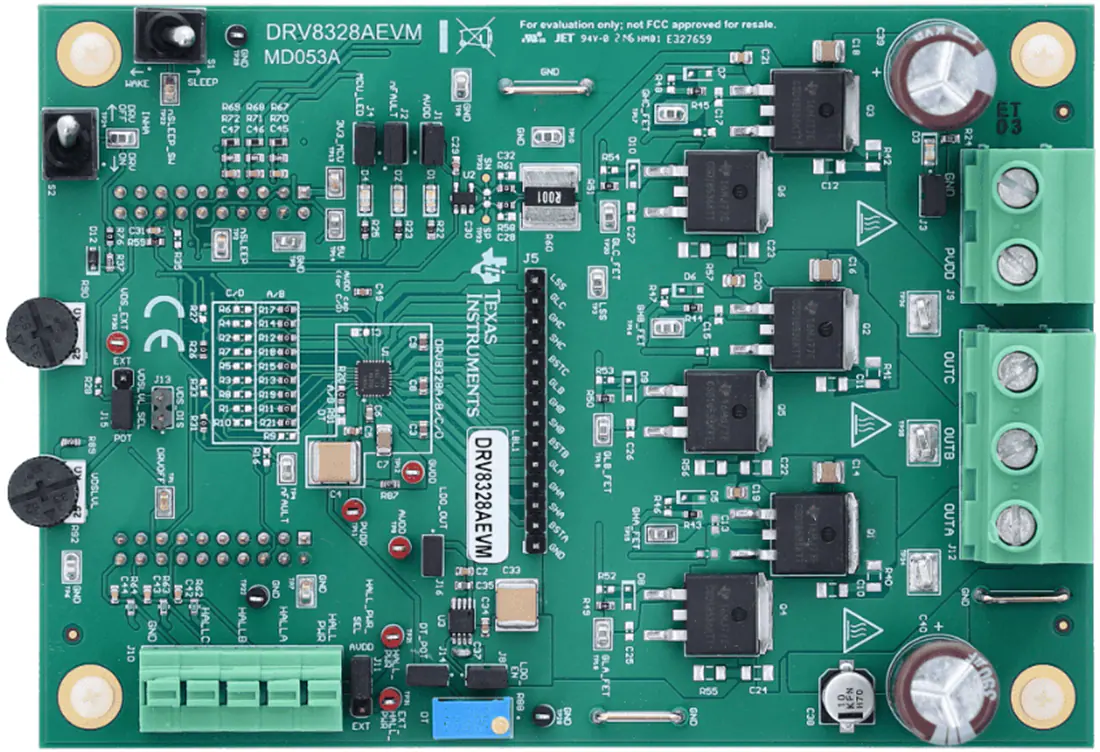

德州仪器公司DRV8328AEVM电机驱动评估模块(EVM)是一个基于DRV8328A门驱动的30A三相无刷直流电机驱动级。DRV8328集成了三个二极管用于引导操作，而不需要外部二极管。评估模块包括一个电流分流放大器，用于低侧电流测量和可配置性评估DRV8328设备的所有变种(a, B, C和D)。该评估模块包括开关，电位器和电阻，用于评估设置，如VDS过流阈值，驱动器死时间，集成LDO输出，或门驱动器关闭引脚。
高达60V可以提供给评估模块，德州仪器DRV8328的集成LDO产生引导GVDD电源所需的门电压。所有电源的状态LED和故障LED包括用户反馈。该套件需要C2000发射台(LAUNCHXL-F280049C)。该套件通过传感器梯形算法控制DRV8328AEVM，并监测和报告故障。
4.5V至60V工作，h桥输出电流峰值30A
用于组合低侧源电流测量的板载CSA
开关，电阻和电位器的速度，死时间，VDSLVL，和门驱动器关闭控制
DRV8328的A, B, C和D变体的可配置性
为用户反馈提供led和故障led
C2000 (LAUNCHXL-F280049C)传感器梯形固件和GUI可用
