ECS- dcf介电陶瓷滤波器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-20

摘要： ECS ECS- dcf介质陶瓷滤波器的中心频率范围为5235MHz至6525MHz，总带宽范围为5150MHZ至7125MHz。

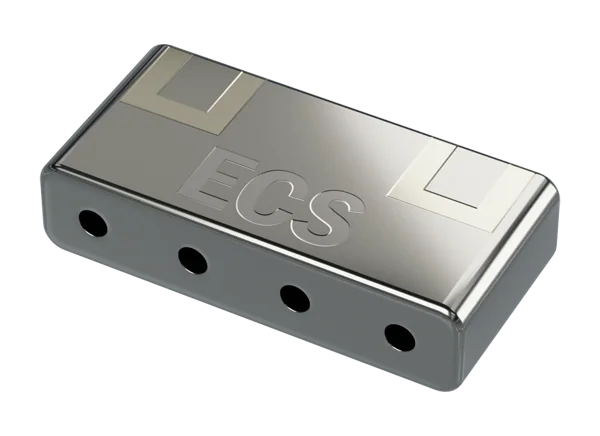

ECS ECS- dcf介质陶瓷滤波器的中心频率范围为5235MHz至6525MHz，总带宽范围为5150MHZ至7125MHz。这些过滤器在-40°C到+85°C的温度范围内工作。其他功能包括50V直流电压，100毫欧最小绝缘电阻，50欧姆输入/输出阻抗，1W最大输入功率。ECS ECS- dcf介质陶瓷过滤器符合RoHS指令。

特性

整体中心频率范围为5235MHz至6525MHz
整体带宽范围从5150MHZ到7125MHz
符合RoHS指令

规范

常见的

50V耐压直流电压(最大1min)
100毫欧最小绝缘电阻(10V,1min±5s)
-40°C至+85°C的工作温度范围
1 w马克斯。输入功率
50欧姆/阻抗

ecs - dcf - 101

5235 mhz的中心频率
5150MHZ至5330MHz带宽

ecs - dcf - 102

5697 mhz的中心频率
5490MHZ至5850MHz带宽

ecs - dcf - 103

5665 mhz的中心频率
5490MHZ至5840MHz带宽

ecs - dcf - 104

5245 mhz的中心频率
5150MHZ至5340MHz带宽

ecs - dcf - 105

6525 mhz的中心频率
5925MHZ至7125MHz带宽

ecs - dcf - 106

5492.5 mhz的中心频率
5150MHZ至5835MHz带宽
