摘要： Texas Instruments LMK1D1208P 8通道输出LVDS时钟缓冲区将两个可选时钟输入(IN0和IN1)中的一个分配到8对差分LVDS时钟输出(OUT0到OUT7)。

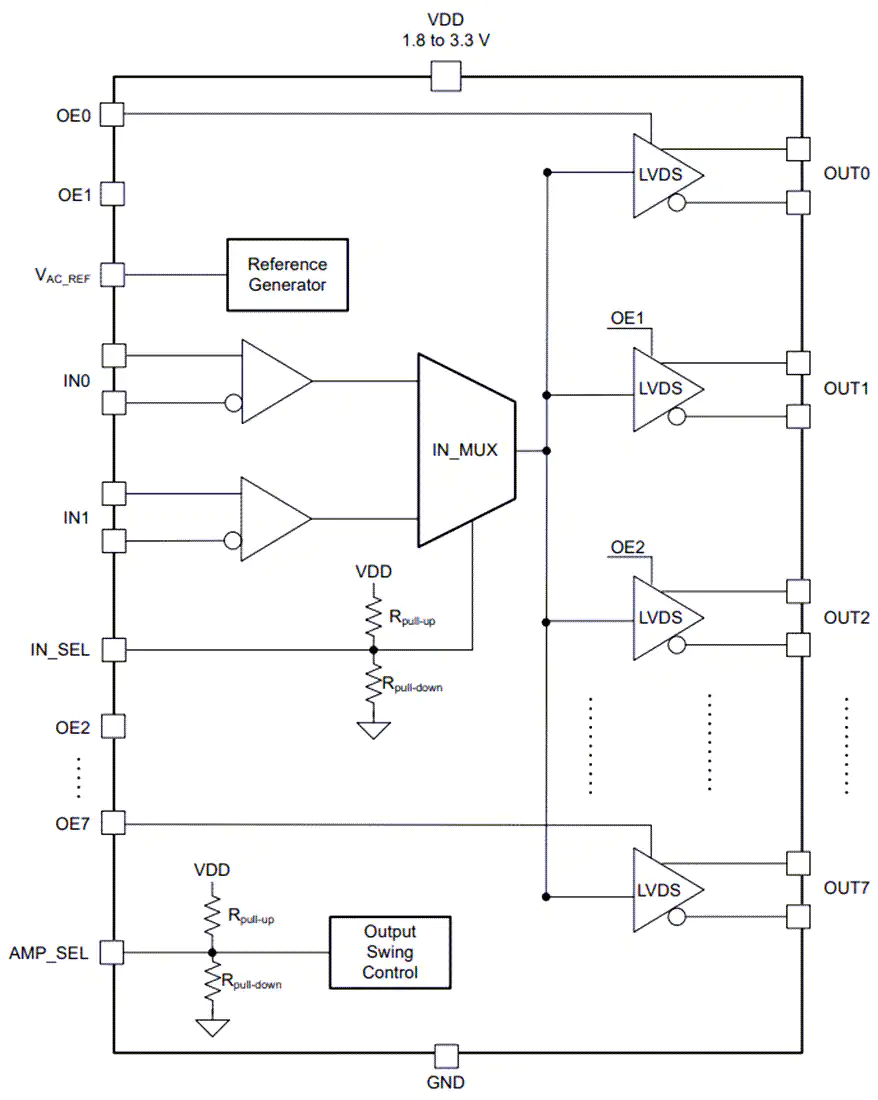

Texas Instruments LMK1D1208P 8通道输出LVDS时钟缓冲区将两个可选时钟输入(IN0和IN1)中的一个分配到8对差分LVDS时钟输出(OUT0到OUT7)。这种分布以最小的时钟分布倾斜完成。输入可以是LVDS、lvvpecl、LVCMOS、HCSL或CML。
德州仪器LMK1D1208P是专门为驱动50欧姆传输线设计的。在单端模式下驱动输入时，对未使用的负输入引脚施加适当的偏置电压。IN_SEL引脚选择输入，然后将输入路由到输出。该部件支持故障保护输入功能。该装置进一步结合了输入迟滞，以防止在没有输入信号的情况下输出的随机振荡。
每个LVDS差分输出通过设置相应的OEx引脚为逻辑高1来启用。如果这个引脚设置为逻辑低0，输出在Hi-Z状态下被禁用，从而降低功耗。该设备工作在1.8V、2.5V或3.3V供电环境中，特征为-40°C至105°C(环境温度)。
高性能LVDS时钟缓冲器系列，两输入八输出(2:8)
输出频率高达2GHz
单个输出的硬件引脚启用/禁用
1.8V/2.5V/3.3V±5%电源电压
低加性抖动(在156.25MHz下12kHz至20MHz的最大rms小于60fs)
-164dBc/Hz(典型)极低相位噪声地板
小于575ps的最大非常低的传播延迟
20ps最大输出倾斜
自动防故障装置的输入
通用输入接受LVDS, lvvpecl, LVCMOS, HCSL和CML
LVDS参考电压，VAC_REF，可用于电容耦合输入
-40°C至105°C的工业温度范围

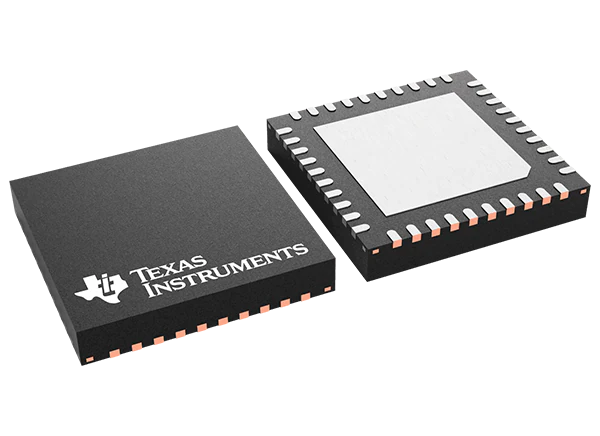

6mm × 6mm, 40针VQFN封装
电信和网络
医学成像
测试和测量
无线基础设施
专业音频，视频和标牌
