摘要： 德州仪器LMK1D121x低加性抖动LVDS时钟缓冲区专门设计用于驱动50欧姆传输线。
德州仪器LMK1D121x低加性抖动LVDS时钟缓冲区专门设计用于驱动50欧姆传输线。在单端模式下驱动输入时，对未使用的负输入引脚施加适当的偏置电压。LMK1D1212以最小的倾斜度将两个可选时钟输入(IN0和IN1)中的一个分配到12对差分LVDS时钟输出(OUT0到OUT11)。类似地，LMK1D1216分配16对差分LVDS时钟输出(OUT0到OUT15)。LMK1D121x系列可以在输入多路复用器中接受两个时钟源。输入可以是LVDS、vpecl、LP-HCSL、HCSL、CML或LVCMOS。

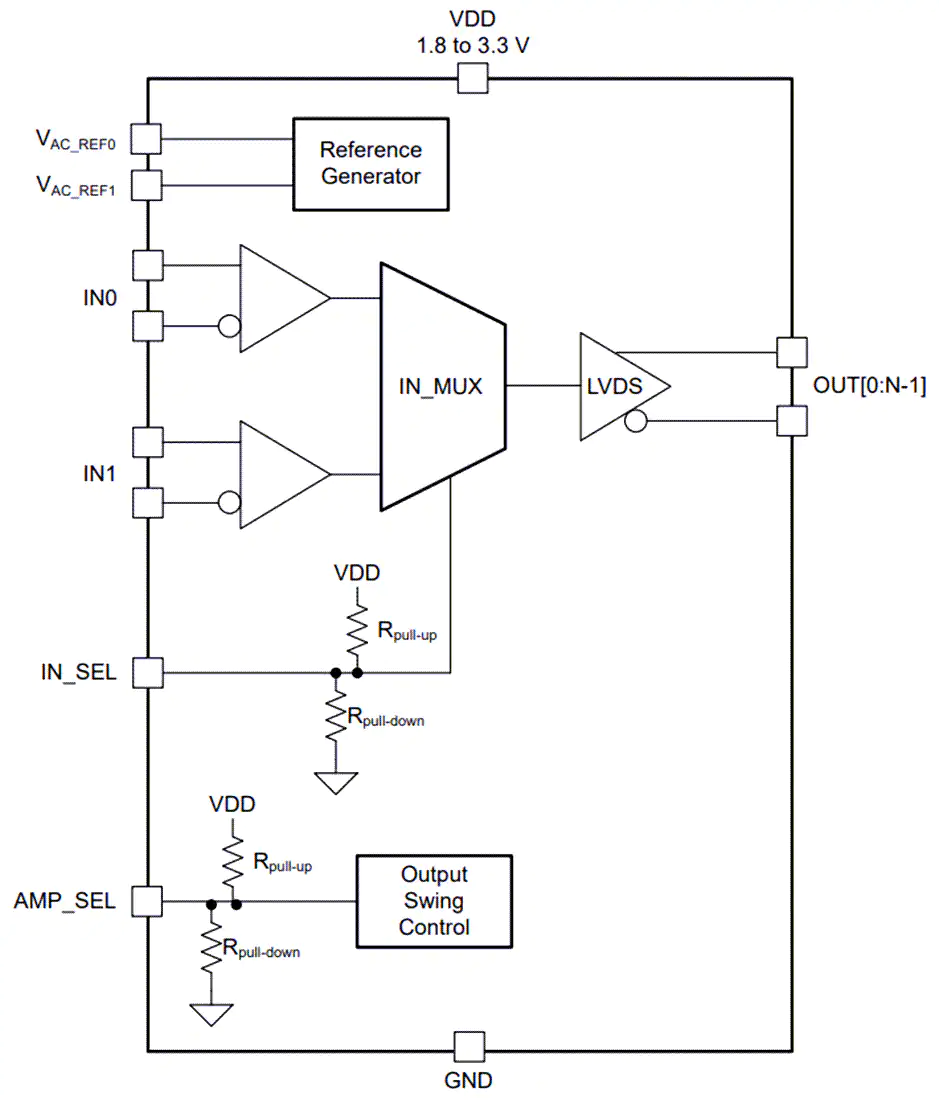

Texas Instruments的LMK1D121x IN_SEL引脚选择输入，并将输入路由到输出。该部件支持故障保护输入功能。该装置进一步结合了输入迟滞，以防止在没有输入信号的情况下输出的随机振荡。该设备工作在1.8V、2.5V或3.3V供电环境中，特征为-40°C至105°C(环境温度)。
高性能LVDS时钟缓冲器系列(高达2GHz)
2:12差分缓冲器(LMK1D1212)
2:16差分缓冲器(LMK1D1216)
供电电压1.71V至3.465V
低加性抖动(在156.25MHz下12kHz至20MHz时RMS最大值小于60fs)
-164dBc/Hz(典型)极低相位噪声地板
小于575ps的最大非常低的传播延迟
20ps最大输出倾斜
高摆动LVDS(增强模式)(当AMP_SEL = 1时，典型的500mV VOD)
通用输入接受LVDS, lvvpecl, LVCMOS, HCSL和CML信号级别
LVDS参考电压，V(AC_REF)，可用于电容耦合输入
-40°C至105°C的工业温度范围

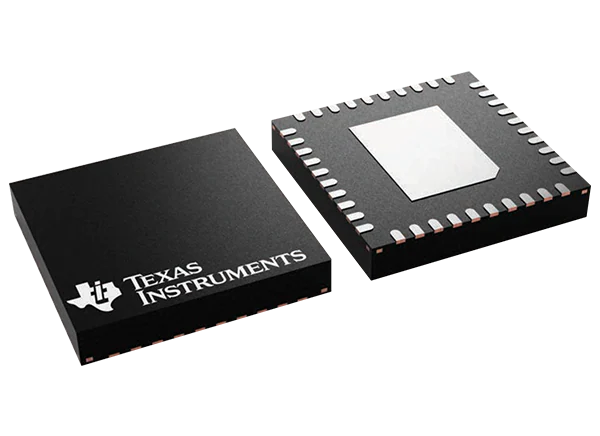

包选项
LMK1D1212: 6mm × 6mm, 40针VQFN
LMK1D1216: 7mm × 7mm, 48针VQFN
电信和网络
医学成像
测试和测量
无线基础设施
专业音频，视频和标牌
