模拟设备公司LT8638S演示板DC2929A的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-22

摘要： LT8638S同步降压静音切换器评估平台

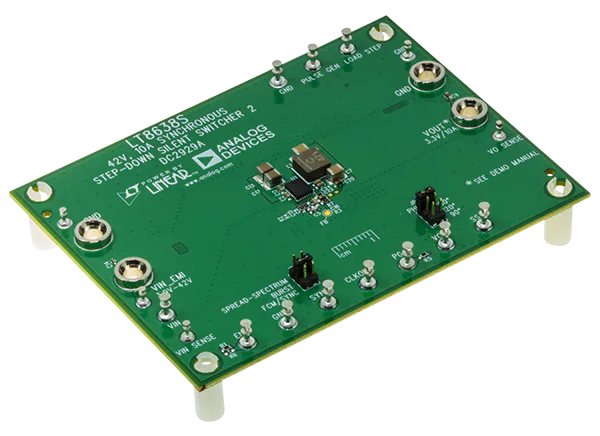

模拟设备公司LT8638S演示板DC2929A是LT8638S同步降压静默切换器 2的评估平台。LT8638S是一种基于第二代静默开关技术的单片、恒频、电流模式降压DC-DC变换器。该技术最大限度地减少了EMI排放，同时在高开关频率下提供高效率。LT8638S的特点是集成输入电容，以优化所有内部的快速电流环，并通过降低布局灵敏度最大化EMI性能。这种性能使得LT8638S非常适合对噪声敏感的应用程序和环境。

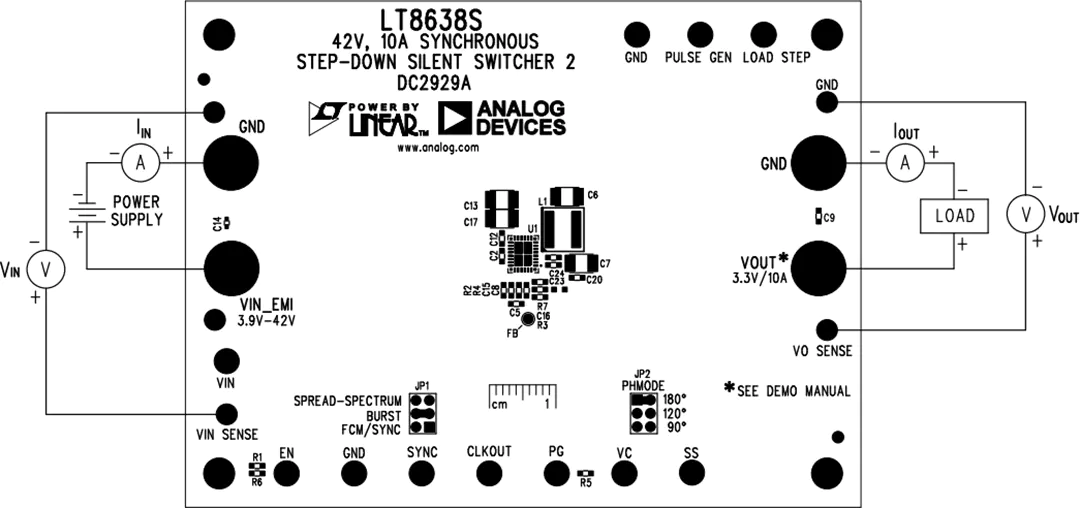

模拟设备公司。LT8638S演示板DC2929A的特点是在一个5mm x 4mm LQFN-28封装中预安装LT8638S。演示板设计为从3.9V到42.0V输入提供3.3V输出。广泛的输入范围允许各种输入源，如汽车电池和工业电源。峰值电流模式控制与最小通时低至25ns允许高降压转换，即使在高频。LT8638S开关频率可以通过振荡器电阻或200kHz到3MHz范围内的外部时钟进行编程。说明LT8638S演示板默认频率为2MHz。

默认情况下，LT8638S演示板上的SYNC/MODE引脚接地(JP1位于BURST位置)，用于低纹波BURST MODE 操作。演示板可以使用JP1和SYNC终端配置为不同的操作模式。
