u-blox ANNA-B402 BLUETOOTH 5.1模块(开放式CPU)的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-06

摘要： u-blox ANNA-B402 BLUETOOTH 5.1低能耗模块(开放CPU)结合蓝牙5.1，嵌入式Arm Cortex -M4微控制器与FPU，集成天线到一个紧凑的6.5mm x 6.5mm系统包(SiP)。

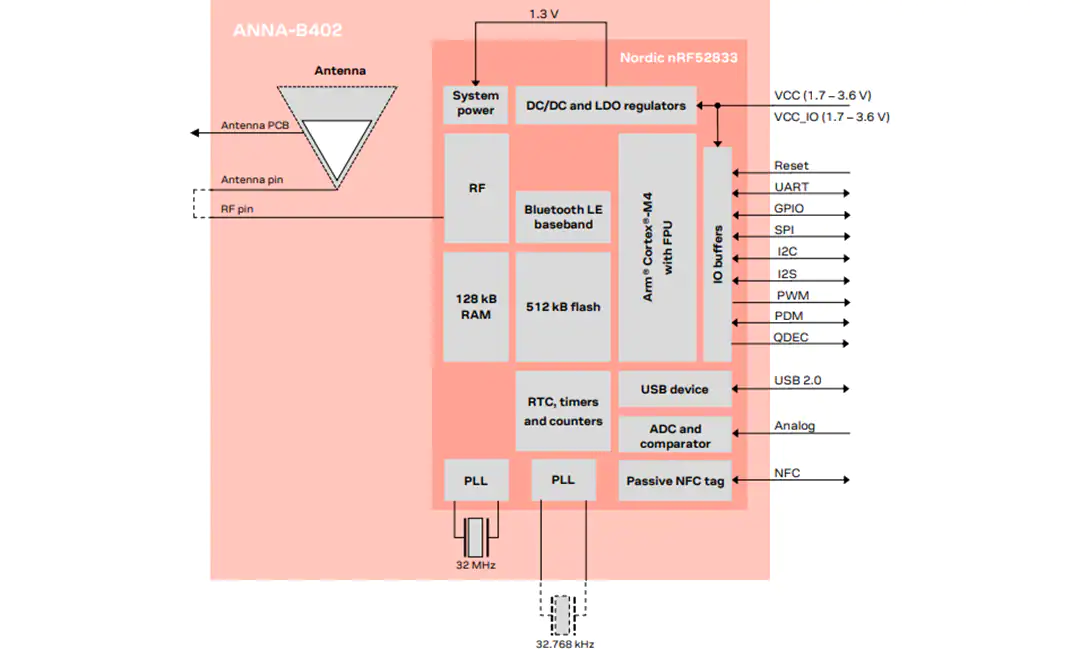

u-blox ANNA-B402 BLUETOOTH 5.1低能耗模块(开放CPU)结合蓝牙5.1，嵌入式Arm Cortex -M4微控制器与FPU，集成天线到一个紧凑的6.5mm x 6.5mm系统包(SiP)。ANNA-B402模块基于北欧半导体公司的nRF52833芯片。该设备具有512kB闪存和128kB RAM，为使用Open CPU架构和北欧SDK开发的高级应用程序提供了必要的容量。UART、USB、SPI、I(2)C、I2S和GPIO等有线接口可用于连接外围设备。

ANNA-B402模块支持蓝牙测向功能，用于定位应用的到达角(AoA)和离开角(AoD)。与仅使用接收到的信号强度相比，这些特性使定位更加准确。ANNA-B402使用蓝牙远程连接提供了更可靠的通信范围。另外，Wirepas网格堆栈可以用于形成大规模的工业网格网络。

除了蓝牙低能耗，还提供了对ZigBee和Thread协议的支持，以及NFC。

u-blox ANNA-B402蓝牙5.1模块带有内部芯片天线，便于集成到最终产品中，以及一个天线引脚，用于使用外部天线的选择。ANNA-B402是全球认证的内部或外部天线使用。该模块是工业级的，根据ISO 16750认证，支持扩展温度范围-40°C到+105°C。

特性

超小型SiP (6.5mm × 6.5mm × 1.2mm)集成天线
蓝牙5.1，蓝牙网格，蓝牙远程，Zigbee和线程
室内位置的测向支持

为定制应用程序提供强大的开放式CPU架构
扩展温度范围可达+105°C
全球认证

应用程序

工业自动化
智能建筑与城市
低功率传感器
无线连接和可配置的设备
销售网点

卫生设备
实时位置,RTLS
室内定位
资产跟踪
穿戴

规范

北欧半导体公司nRF52833芯片组
蓝牙5.1(低能耗蓝牙)
NFC-A标签支持
8dBm最大输出功率
进行了敏感性

-94年dbm (1 mbit / s)
-103 dbm (125 kbit / s)

最大辐射输出功率

内部天线:9 dbm
外置天线:11 dbm

最大射程

内部天线:600米
外部天线:700米

1.7V ~ 3.6V(DC)电源
电力消耗

主动TX @ 0dBm: 6.0mA
主动TX @ +8dBm: 15.5mA
RX只有:6.0 ma
待机:1.3µ
睡眠:600nA(有外部事件唤醒)

-40°C至+105°C的工作温度范围
5% ~ 90%相对湿度(不凝结)
LGA-56封装6.5mm × 6.5mm × 1.2mm;小于0.1克
机挂载
认证:欧洲(ETSI RED);美国(FCC/CFR 47第15部分未经许可的模块化发射机批准);加拿大(IC RSS);日本(MIC);台湾(NCC);韩国(KCC);澳大利亚/新西兰;巴西(Anatel);南非(ICASA)
健康和安全:EN 62479、EN 62368-1、IEC 62368-1
