模拟设备公司5.8GHz射频LNA接收机参考设计的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-15

摘要： 模拟设备公司CN0534 5.8GHz射频LNA接收机参考设计提供了高增益，健壮的过载监测和保护，所有这些都在一个小的占地面积。

模拟设备公司CN0534 5.8GHz射频LNA接收机参考设计提供了高增益，健壮的过载监测和保护，所有这些都在一个小的占地面积。该功能是一个极好的添加到任何ISM波段应用程序，低信号强度或距离可能是一个并发症。该电路是一个增益+23dB的高性能射频接收系统，优化工作在中心频率5.8GHz。输入端未经过滤波，保持2dB的噪声，而输出端的带通滤波器衰减带外干扰。

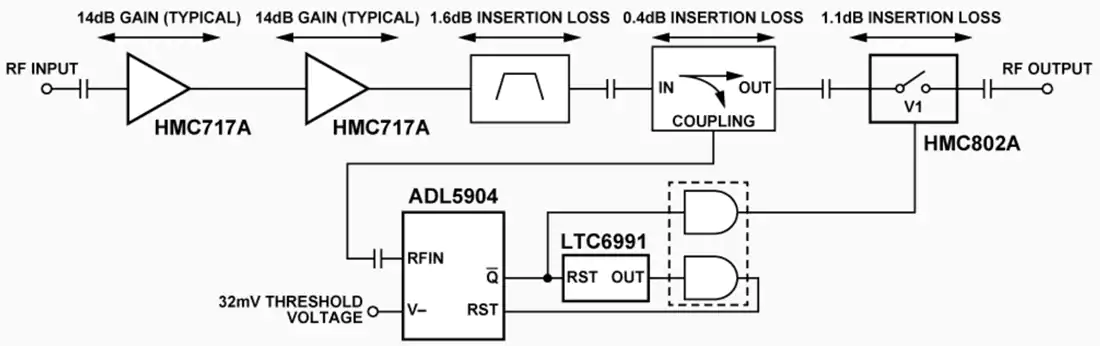

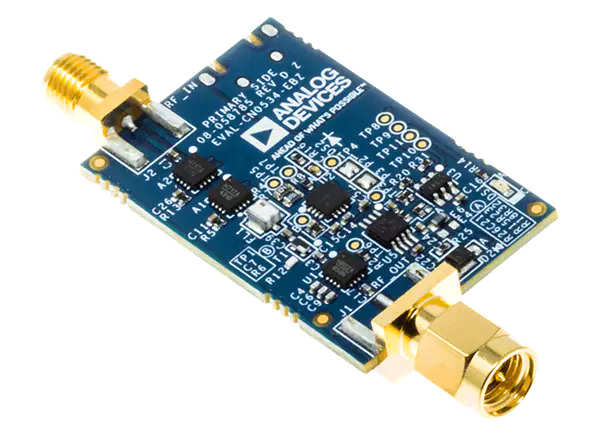

模拟设备公司CN0534包括一个高速过载探测器和开关，保护连接到接收系统的敏感下游设备。当射频功率降到可接受范围内时，接收系统自动恢复正常工作。射频输入和输出是标准的SMA连接器，整个设计由单个微型USB连接器供电。参考设计中使用的部件包括HMC717A低噪声放大器，ADL5904 TruPwr探测器，HMC802A 1位数字正控制衰减器，LT8335升压/SEPIC/逆变转换器。它还包括ADM7150超低噪声/高PSRR LDO, ADP150超低噪声线性调节器和LTC6991低频振荡器。
