东芝TCK207AN负载开关IC的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-22

摘要： 提供0.75V超低电压和变速控制驱动器。

东芝TCK207AN负载开关IC提供0.75V的超低电压，具有变速控制驱动器，逆转电流阻塞(SW OFF状态)功能。TCK207AN是电源管理和需要高密度板组装的便携式应用的理想选择，如SSD, HDD，手机。

东芝TCK207AN负载开关IC支持在0.75V， -1.5A条件下的ON开关电阻仅为21.5毫欧(典型)，输出电流可达2.0A (DC)。TCK207AN封装在DFN4A (1.2mm x 1.2mm, t:0.38mm)超小封装中。

特性

V(IN) = 0.75V ~ 3.6V输入电压低操作
I(OUT) (DC) = 2.0A高输出电流
低ON电阻:

R(ON) = 21.5毫欧 (typ.) at V(IN) = 3.3V， -1.5A
R(ON) = 21.5毫欧 (typ.) at V(IN) = 1.2V， -1.5A
R(ON) = 21.5毫欧 (typ.)在V(IN) = 0.75V， -1.5A

内置回转速率控制驱动程序
内置反向电流阻塞(SW OFF状态)
建在全自动放电
CONTROL和GND之间的主动高、下拉连接
DFN4A (1.2mm × 1.2mm, t: 0.38mm)超小封装

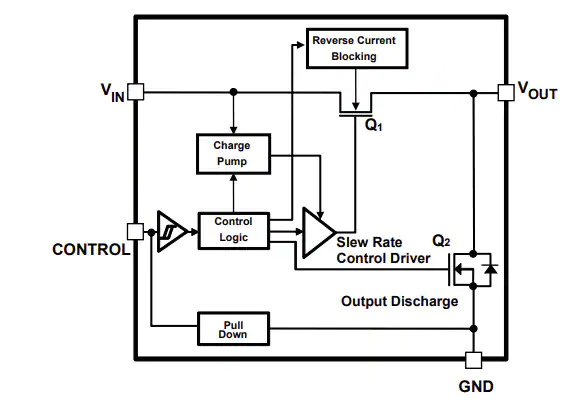

框图

引脚分配
