英飞凌TLE9241QU_DEV_BOARD评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-12

摘要： 英飞凌技术公司的TLE9241QU_DEV_BOARD评估板(TLE9241QUDEVBOARDTOBO1)是一个演示和开发平台，用于演示和开发TLE9241QU传输IO IC，用于自动传输控制模块。

英飞凌技术公司的TLE9241QU_DEV_BOARD评估板(TLE9241QUDEVBOARDTOBO1)是一个演示和开发平台，用于演示和开发TLE9241QU传输IO IC，用于自动传输控制模块。TLE9241QU集成了两个门驱动输出，用于控制反向极性保护的高侧开关，通常用于在模块处于休眠状态时关闭控制模块的电源。两个高侧门驱动通道还包括控制两个安全开关。这些开关通常用于为传输螺线管提供电力。该设备还提供了8个双线霍尔效应传感器的接口，其中4个可与位置传感器使用，4个可与位置或速度传感器使用。

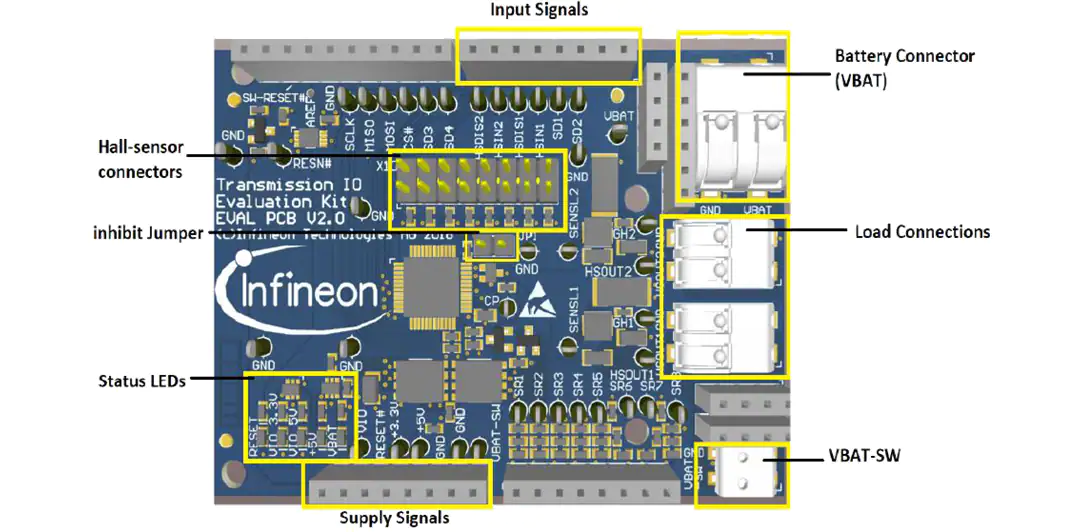

英飞凌技术公司的TLE9241QU_DEV_BOARD评估板以PG-TQFP-48包中的TLE9241QU为特色。该评估板具有四个输入接口用于两线霍尔效应位置传感器，四个输入接口用于两线霍尔效应速度传感器，以及两个高侧门驱动通道。

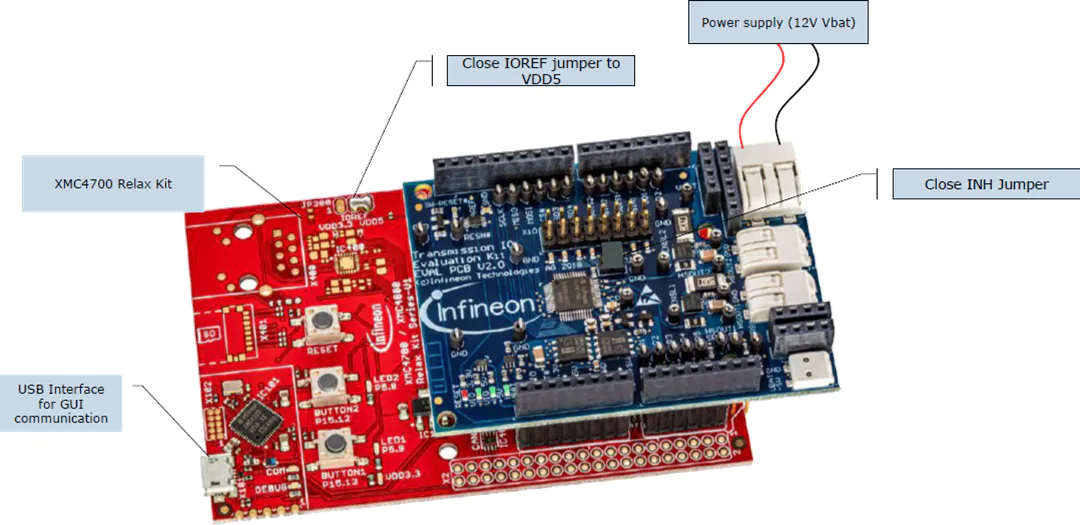

TLE9241QU_DEV_BOARD评估板设计在Arduino的形式因素，使它可以轻松地由Arduino兼容的微控制器板控制，如Arduino UNO或英飞凌技术的XMC1100 Boot Kit, XMC4700/XMC4800 Relax Kits，或KITA2GTC375 AURIX ShieldBuddy。
