摘要： 德州仪器THVD1406/THVD1426半双工RS-485收发器专为工业应用而设计。

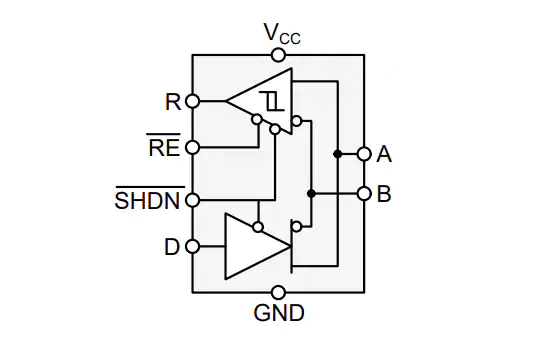

德州仪器THVD1406/THVD1426半双工RS-485收发器专为工业应用而设计。THVD14x6收发器使用数据输入引脚提供自动方向控制。这个特性减少了对驱动使能和接收器使能功能的独立引脚的依赖。此外，为了进行逻辑控制，隔离通道或GPIO引脚的数量减少了。总线引脚对高级别的IEC ESD事件免疫，消除了对额外系统级保护组件的需要。
TI THVD1406/THVD1426半双工RS-485收发器从单个3V到5.5V电源工作。该器件非常适合多点应用，通过宽共模电压范围和总线引脚上的低输入泄漏长电缆运行。为了兼容，THVD14x6收发器安装在一个工业标准的8针SOIC包中，或小的，节省空间的SOT包中。该装置的特点是环境温度从-40°C到125°C。
符合或超过TIA/EIA-485A标准的要求
3V ~ 5.5V供电电压
使用数据输入引脚自动方向控制
半双工rs - 422 / rs - 485
数据速率
500 kbps THVD1406
12 mbps THVD1426
总线的I / O的保护
±16千伏HBM防静电
接触放电
IEC 61000-4-2气隙放电
快速瞬态突发
±16V总线故障保护

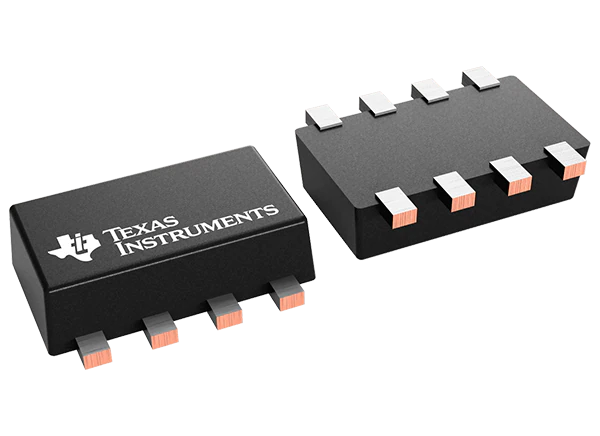

小，节省空间的8针SOT封装选项(2.1mm x 1.2mm)
-40°C至125°C扩大了工业温度范围
用于噪声抑制的大接收器迟滞
低功耗
3 μ A (typ)待机电源电流低
1.7mA(典型)工作时的静止电流
无故障的上电，下电的热插件功能
开放、短和空闲总线故障保护
1/8单元负载(最多256个总线节点)
工厂自动化与控制
楼宇自动化
暖通空调系统
视频监控
智能电表
