摘要: TCR3RM提供低输出电压噪声和超高纹波抑制比。ldo提供固定的输出电压在0.9V到4.5V之间,可以驱动高达300mA。设备支持过流保护、热关机和自动放电。
东芝TCR3RM 300mA低损耗稳压器是CMOS通用单输出稳压器,具有开/关控制输入。TCR3RM提供低输出电压噪声和超高纹波抑制比。ldo提供固定的输出电压在0.9V到4.5V之间,可以驱动高达300mA。设备支持过流保护、热关机和自动放电。
东芝TCR3RM 300mA低衰减调节器具有100dB的高纹波抑制比(f = 1kHz, 2.8V输出)。

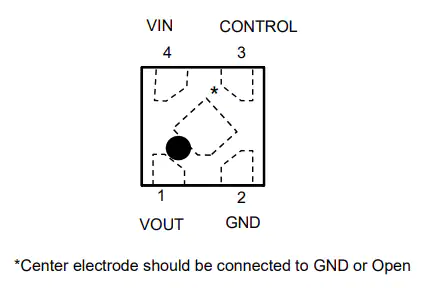

TCR3RM安装在超小型塑料模具DFN4C/DFN4F (1.0mm x 1.0mm;t 0.38毫米包。TCR3RM系列配合小型陶瓷输入和输出电容,使其适合于需要高密度板组装的便携式应用,如手机。
超小封装DFN4C/DFN4F (1.0mm x 1.0mm;t 0.38毫米(Typ)。)
高纹波抑制比100dB (Typ.) @1kHz (V(OUT) = 2.8V)
高纹波抑制比93dB (Typ.) @10kHz (V(OUT) = 2.8V)
高纹波抑制比68dB (Typ.) @100kHz (V(OUT) = 2.8V)
高纹波抑制比68dB (Typ.) @1MHz (V(OUT) = 2.8V)
低输出噪声电压(V(NO) = 5uV(rms) (Typ.)在10Hz≤f≤100kHz)
低静止电流(I(B) = 7uA (Typ.) at I(OUT) = 0mA)
过电流保护
热关机
全自动放电
较低的压差
VDO = 130mV (Typ.), V(OUT) = 2.8V, I(OUT) = 300mA
宽量程输出电压连线(V(OUT) = 0.9V至4.5V)
下拉CONTROL和GND之间的连接
可使用陶瓷电容器(C(IN) =1μF, C(OUT) =1μF)
为便携式应用开发的功率集成电路
