NXP Semiconductors FRDMGD3160DSBHB半桥评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-21

摘要： FRDMGD3160DSBHB半桥评估板是一个半桥评估套件，包含两个GD3160单通道门驱动器件。

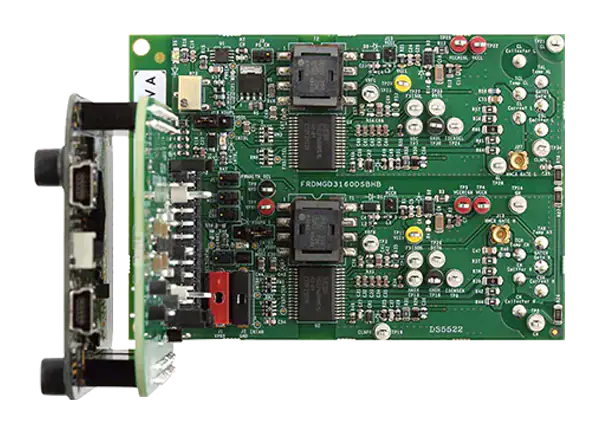

FRDMGD3160DSBHB

NXP Semiconductors FRDMGD3160DSBHB半桥评估板是一个半桥评估套件，包含两个GD3160单通道门驱动器件。该套件包括用于与PC接口的Freedom KL25Z微控制器硬件。它安装了FlexGUI软件，用于与GD3160门驱动设备上的串行外围接口(SPI)寄存器通信。这些设备可以在菊花链或独立配置中使用。

特性

能够连接VE-Trac Dual DSB IGBT模块进行半桥评估
负VEE门低驱动电平(-7.5 V DC)
VCCREG调节高栅极驱动电平(+15 V DC)
可配置跳线，用于在短路测试时禁用死时间故障保护
易于访问电源、接地和信号测试点

易于安装和使用FlexGUI通过PC通过SPI接口;软件包括双脉冲和短路测试功能
通过AMUXIN和AOUT在低侧驱动器上进行直流链路母线电压监测
负温度系数(NTC)连接，可配置用于监控模块温度

应用程序

电动汽车逆变器

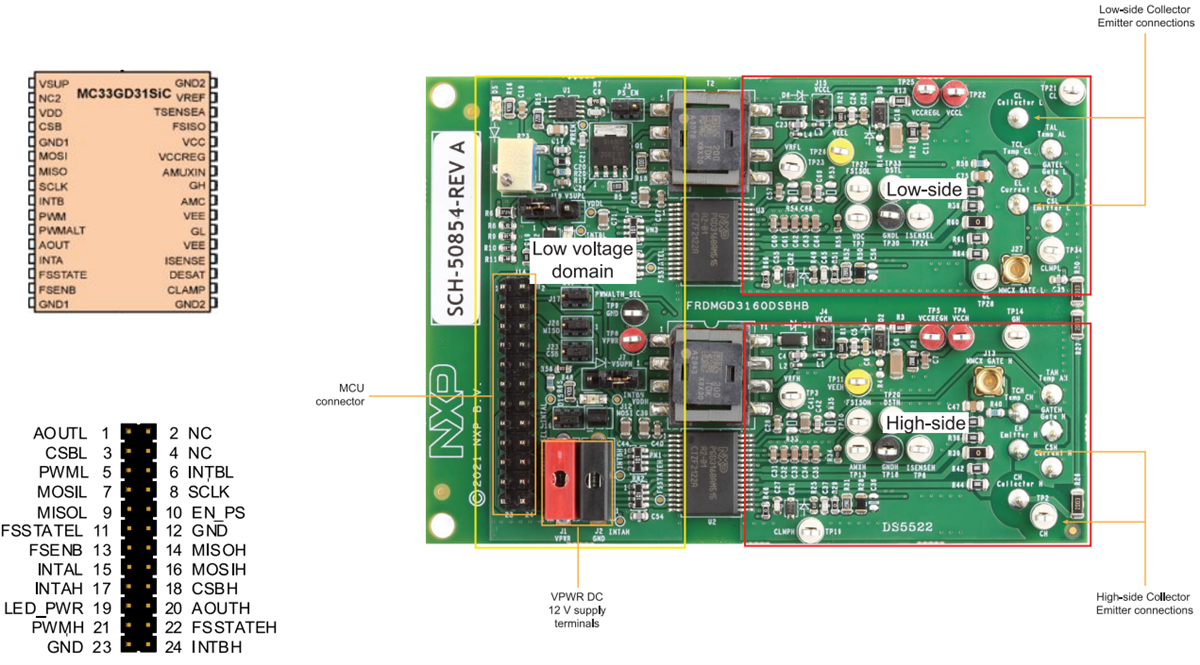

电压和接口

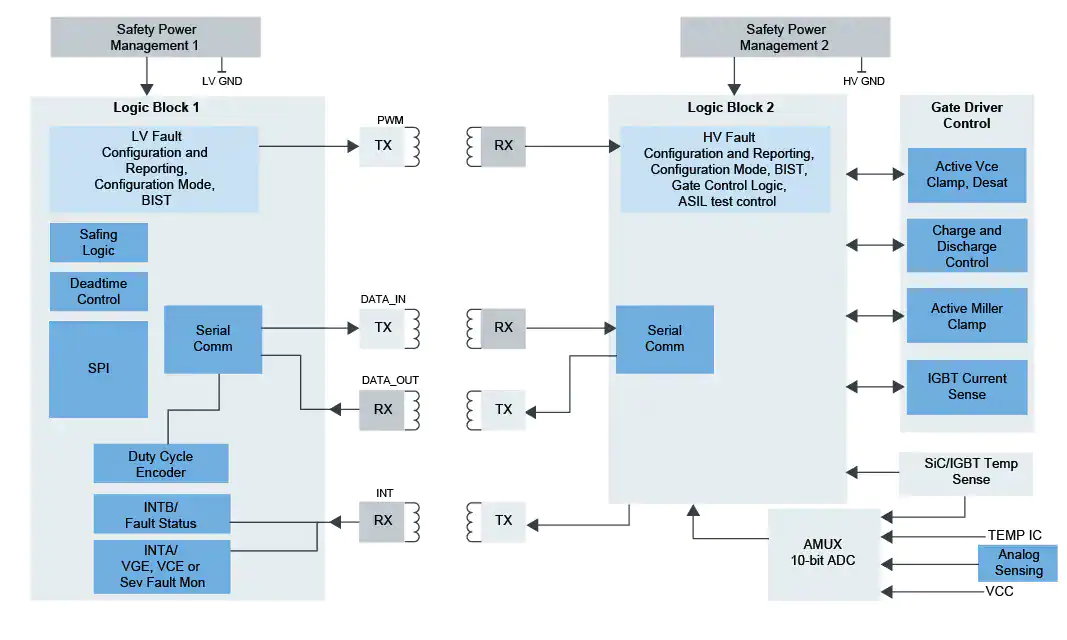

框图
