摘要： LMX2594宽带射频合成器相同步特性的评估平台。
德州仪器lmx2594psvm合成器评估模块(EVM)是一个评估LMX2594宽带射频合成器相位同步(PS)特性的平台。lmx2594psvm包含两个LMX2594部件，它们共享相同的参考时钟。经过相位同步后，可以对各部件输出的相位进行测量和比较。德州仪器LMX2594PSEVM还包含一个射频(RF)功率合成器，将两个相位同步输出组合成一个输出，降低了相位噪声。
两个LMX2594在船上共享相同的参考时钟和同步信号
极短的射频输出迹线消除了PCB迹线长度的偏移
独立低损耗(LDO)电源通过供电线路消除串扰
支持通过机载射频功率合成器减少相位噪声验证

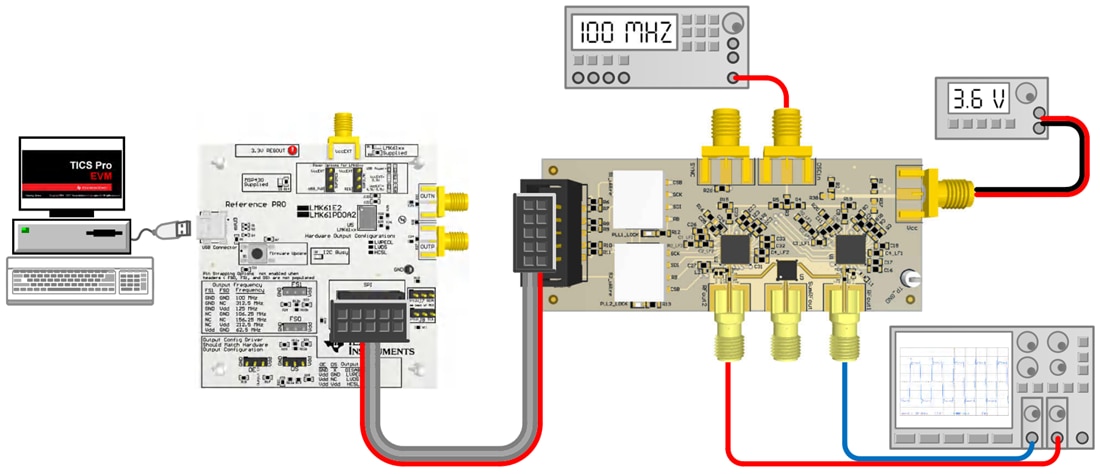

LMX2594PSEVM评估模块
参考Pro板(SV601349)
USB电缆
10-pin带状电缆
直流电源
频谱分析仪或信号分析仪
一台运行Windows 7或更新版本的PC
一个示波器
一种高质量信号发生器
德州仪器时钟和合成器TICS Pro软件
德州仪器platinum 模拟器工具(可选)
