摘要： 基于DRV8329A栅极驱动器的30A三相无刷直流电机驱动台。

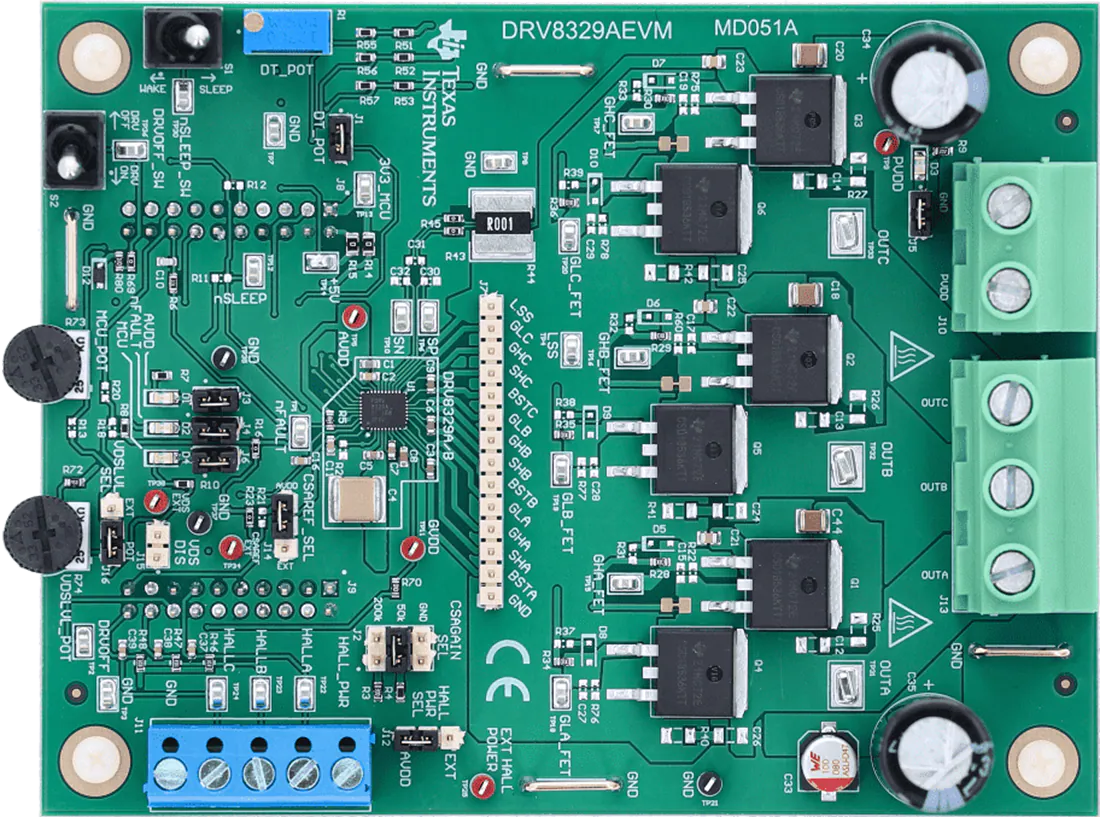

德州仪器公司DRV8329AEVM门驱动程序评估模块(EVM)是基于DRV8329A门驱动程序的30A三相无刷直流电机驱动级。DRV8329集成了三个二极管用于引导操作，而不需要外部二极管。该器件包括用于低侧电流测量的电流分流放大器、80mA LDO、死区时间控制引脚、VDS过流电平引脚和门驱动关闭引脚。评估模块包括开关、电位器和电阻，用于评估DRV8329设备的A变体(6x PWM)和B变体(3x PWM)的这些设置和可配置性。
高达60V可以提供给评估模块，DRV8329中集成的LDO产生引导GVDD电源所需的栅电压。所有电源的状态LED和故障LED包括用户反馈。该套件需要C2000发射台(LAUNCHXL-F280049C)。它通过梯形传感器算法控制德州仪器DRV8329AEVM，并监测和报告故障。
4.5至60V工作，h桥输出电流峰值30A
用于组合低侧源电流测量的机载分流器
DRV8329的A和B变种的可配置性
该板包括led和故障led，用于用户反馈
开关，电阻和电位器的速度，死时间，VDSLVL，和门驱动器关闭控制
C2000 (LAUNCHXL-F280049C)传感器梯形固件和GUI是可用的
