摘要： 专为汽车应用而设计，特别是e-Call和Telematics。

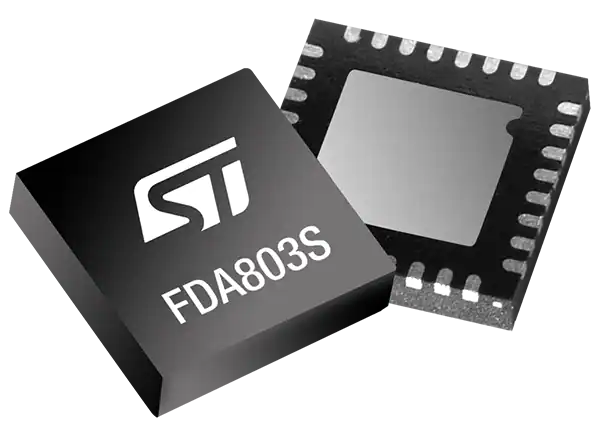

意法半导体FDA803S Class-D汽车音频放大器专门为汽车应用设计，特别是e-Call和Telematics。FDA803S结合了24位，100dB DAC转换和PWM类- d输出级，在LC滤波器之前有反馈。这种配置允许设计一个紧凑和廉价的应用程序。
STM FDA803S Class-D汽车音频放大器可提供高达16CH的I2S和TDM数字位流，多个采样频率从8kHz到96kHz。FDA803S嵌入了一个完整的诊断在发挥，以维持最苛刻的OEM要求，关于扬声器控制和系统的鲁棒性/可靠性。此外，FDA803S支持起停降至3.3V。
FDA803S被安置在一个非常紧凑和薄QFN 5x5封装。
AEC-Q100合格
集成100dB D/A转换
I(2)S和TDM数字输入(最多16CH TDM)
可选输入采样率频率(8/16/32/44.1/48/96)
3.3V至18V宽供电工作范围
PWM频率开关可由I(2)C选择
352.8kHz, 384kHz, 411.6kHz, 448kHz
2 x (2) C地址
MOSFET功率输出
Typ 10W 4欧姆 @ 14.4V, 1kHz THD = 1%
Typ 5W 8欧姆 @ 14.4V, 1kHz THD = 1%
80μV A-weighted: 20kHz噪声
8欧姆， 4欧姆驾驶能力
输入限幅器(可通过I(2)C配置)
2 CD /诊断接头销
集成防静电和短路保护
I(2)C完全可配置和诊断
启动诊断
输入电压限幅器功能(可通过I(2)C配置)
4 x热警告
直流诊断
可配置的OCP保护方案
沉默的时间配置
能够进行完整的诊断
可配置剪裁探测器
其中一个温度警告
过电流保护
打开负载检测
高压静音
QFN32可湿侧翼
根据CISPR 25 - V类(第四版)进行测试
