摘要： 集成800mA线性充电器，用于1芯至6芯镍氢电池。

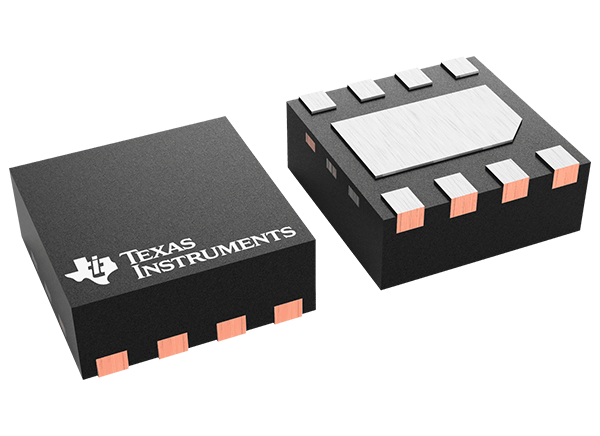

德州仪器bq25172 NiMH独立线性充电器是一款集成的800mA线性充电器，适用于1芯至6芯NiMH电池。这些设备的目标是工业和医疗应用。单个电源输出包括为电池充电。系统负载可以与电池平行放置。这个选项只能在平均系统负载不阻止电池在安全计时器持续时间内被完全充电的情况下进行。当系统负载与电池平行时，充电电流在系统和电池之间共享。

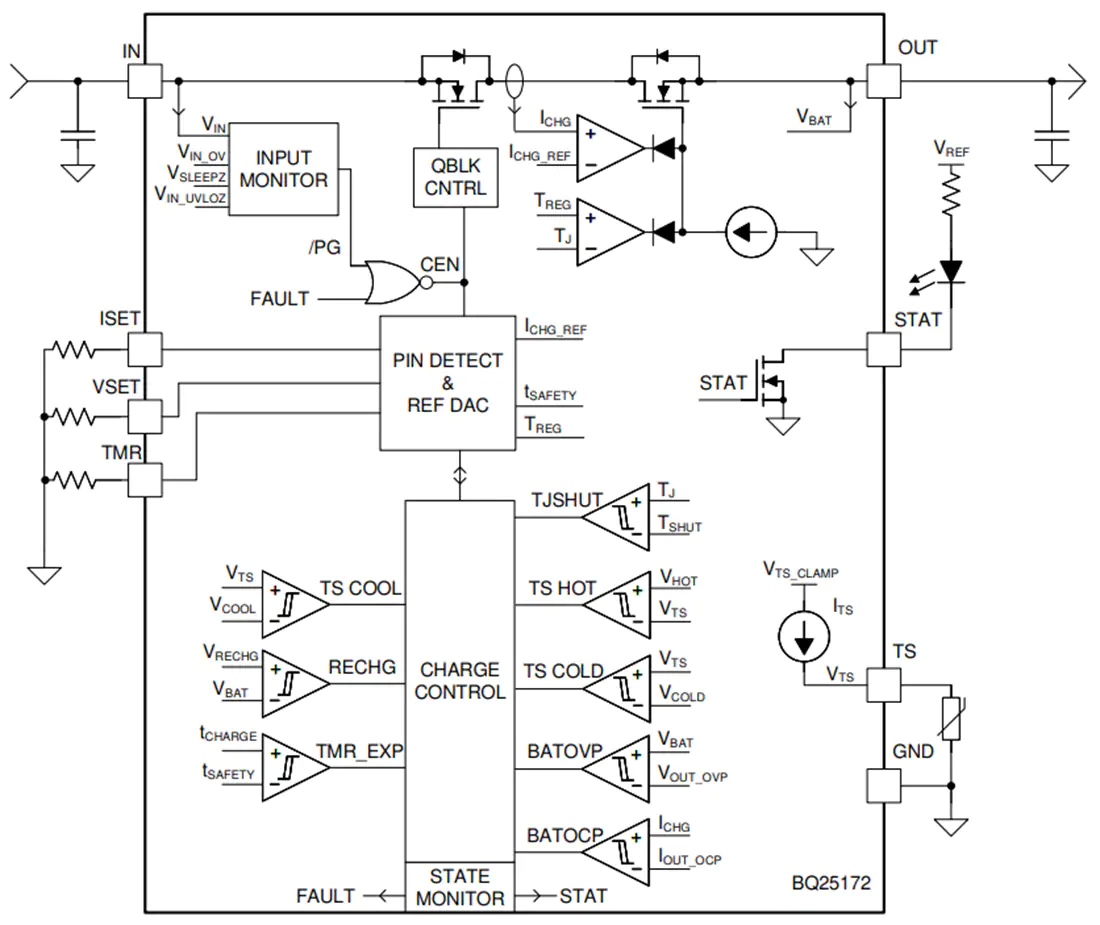

德州仪器bq25172充电器功率级和充电电流感知功能完全集成。该充电器具有高精度电流、充电状态显示和基于定时器的充电终止。串联电池计数，充电电流和充电定时器可通过外部电阻编程。间歇充电允许镍氢电池自动充电，降低定时器持续时间，一旦它的电压低于充电阈值。
输入电压可达30V
自动休眠模式，低功耗
350nA电池漏电流
85µ当电荷被禁用时的输入漏电流
支持1- 6单元NiMH，具有间歇充电功能
外部电阻器可编程操作
VSET设置NiMH系列单元数从1到6秒
ISET设置充电电流从10mA到800mA
TMR可设置充电安全计时器持续时间从4小时到22小时
精度高
±0.5%充电电压精度
±10%充电电流精度
充电功能
输入NTC热敏电阻监测电池温度
冷热温度充电功能失效
V(OUT_OVP)在低温下降低
充电功能控制的TS引脚
开式漏极输出用于状态和故障指示
综合故障保护
18V IN过电压保护
基于vset的OUT过压保护
1000毫安过电流保护
125°C热监管
150°C热停机保护
出短路保护
VSET, ISET和TMR引脚短/开保护
车队管理，资产跟踪
气体探测器
电子销售点(ePOS)
美丽和梳理
电动牙刷
脉搏血氧计
血糖监测
红外体温测量仪
