摘要： 高度集成的2.5A智能门驱动器耦合器在长爬电和间隙SO16L封装。
东芝TLP5212 IGBT门驱动光电耦合器是一种智能门驱动(SGD)耦合器，具有IGBT去饱和检测，隔离故障状态反馈，软门关断，有源米勒钳，电压下锁定(UVLO)。该器件被设计成一个通用的门驱动耦合器，以保护igbt免受逆变器应用中产生的过流。TLP5212也适用于广泛的应用，从工业设备中使用的逆变电路(如太阳能电源系统中的通用逆变器和功率调节器)到UPS和家庭电池存储系统等住宅设备。

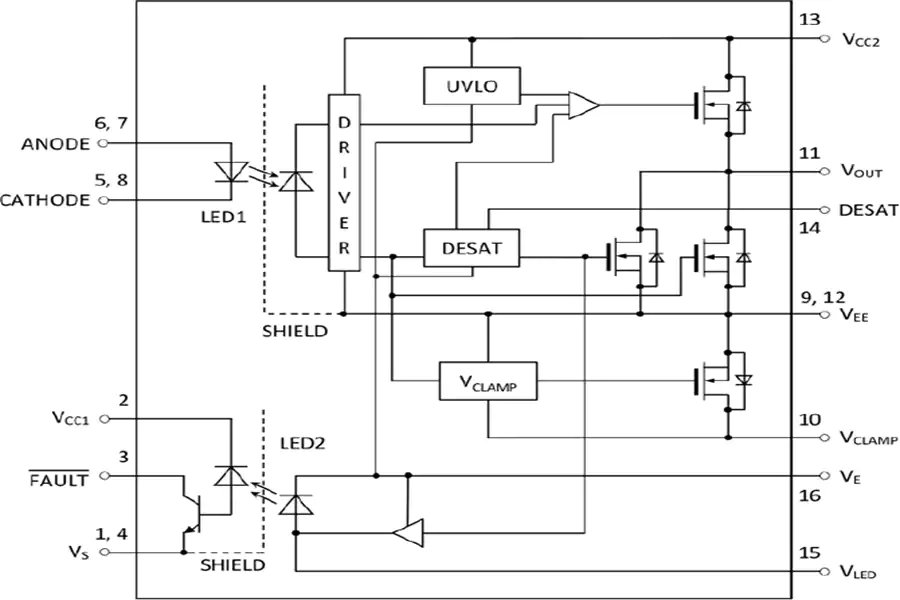

TLP5212集成了两个红外发光二极管(led)和两个高增益和高速光电探测器ic。该装置实现了大电流，高速输出控制和故障状态反馈与主、副侧之间的电隔离。
东芝TLP5212 IGBT门驱动光电耦合器提供10.3mm × 10.0mm × 2.1mm SO16L封装，工作温度范围为-40°C至+110°C。
±2.5A最大峰值输出电流
电源电压15V ~ 30V
6mA最大阈值输入电流
最大供电电流5mA
最大传播延迟时间250ns
1.27μs典型DESAT前缘冲裁时间
±25kV/μs最小共模瞬态免疫
5000V(RMS)最小隔离电压
600mW输出门驱动IC功耗
活跃的米勒夹
欠电压锁定(UVLO)
-40°C至+110°C的工作温度范围

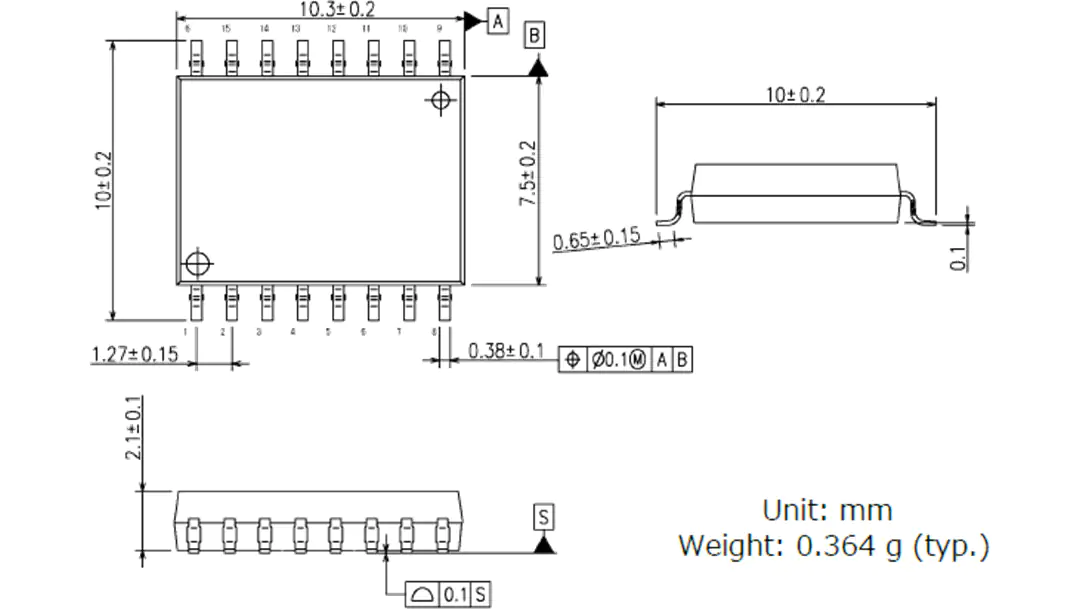

10.3mm × 10.0mm × 2.1mm, SO16L封装
IGBT门司机
MOSFET栅极驱动程序
工业逆变器
光伏(PV)电源调节系统
空调逆变器
太阳能发电系统
交流伺服系统
