Linx Technologies ANT-W63-CW-RCS WiFi 6/6E/7天线的介绍、特性、及应用

来源：HQBUY 发布时间：2023-01-11

摘要： 专为2.4GHz、5GHz和6GHz频段的WiFi 6/WiFi 6E/WiFi 7应用设计。

Linx Technologies ANT-W63-CW-RCS WiFi 6/6E/7直角鞭子天线是紧凑型单极天线，专为2.4GHz、5GHz和6GHz频段的WiFi 6/6E/7应用设计。这些天线的长度为54mm，可以与金属和非金属外壳一起使用。直角旋转设计的天线，使他们可以很好地定位为最佳性能。ANT-W63-CW-RCS直角天线通过SMA插头(公引脚)或RP-SMA插头(母插座)连接器连接。这些直角鞭状天线提供50欧姆阻抗，5W最大功率，工作在-20°C至85°C温度范围内。典型应用包括传感和远程监控、物联网(IoT)设备和智能家庭网络。

特性

旋转底座允许最佳的定位
通过SMA插头(公脚)或RP-SMA插头(母插座)连接器连接

规范

2.4GHz至2.485GHz的性能:

2.2≥VSWR(最大值)
7.7 dbi峰值增益
42%的效率

在5.150GHz至5.850GHz时的性能:

2.2≥VSWR(最大值)
5.4 dbi峰值增益
72%的效率

在5.925GHz至7.125GHz的性能:

2.7≥VSWR(最大值)
6 dbi峰值增益
71%的效率

50欧姆阻抗
全向辐射
线性极化
5 w最大功率
四分之一波的波长
54毫米x 9.4毫米尺寸
体重8.4克
-20°C至85°C工作温度范围

应用程序

WiFi / WLAN覆盖:

WiFi 7 (802.11)
WiFi 6 e (802.11 ax)
WiFi 6 (802.11 ax)
WiFi 5 ac (802.11)
WiFi 4 (802.11 n)
802.11 b / g

2.4 ghz主义:

蓝牙
无线个域网

U-NII乐队1 - 8
物联网设备
智能家居网络
感知和远程监测

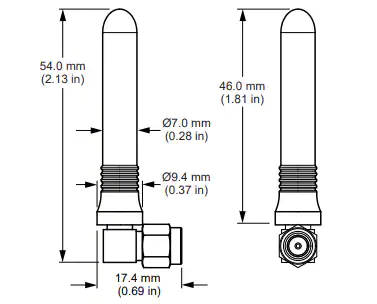

维图
