摘要： 一种具有母线保持电路的非反向双向电压电平转换装置。

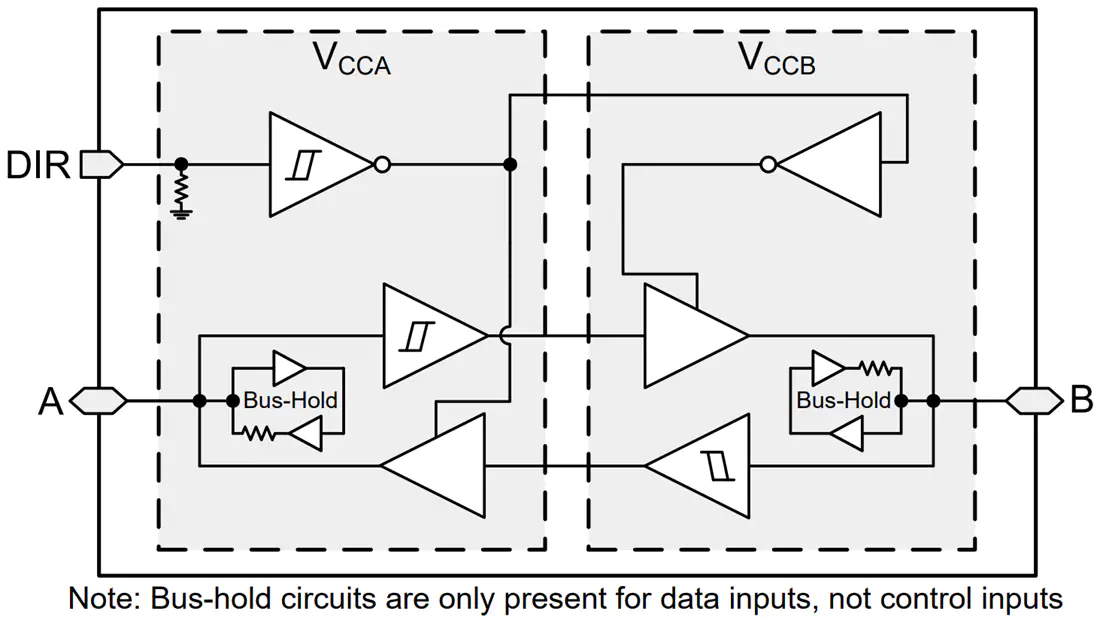

德州仪器SN74LXCH1T45单位双电源收发器是一种具有总线保持电路的非逆变双向电压电平转换装置。I/O引脚A和控制引脚(DIR)被引用到V(CCA)逻辑电平，I/O引脚B被引用到V(CCB)逻辑电平。A引脚可以接受1.1V到5.5V的I/O电压，而B端口可以接受1.1V到5.5V的I/O电压。德州仪器SN74LXCH1T45的高DIR允许数据从A传输到B，低DIR允许数据从B传输到A。
完全可配置的双轨设计允许每个端口从1.1V到5.5V工作
健壮，无故障的电源排序
高达420Mbps支持3.3V至5.0V
总线保持数据输入消除了对外部上拉和下拉电阻的需要
施密特触发器控制输入允许慢或噪声输入
集成静态下拉电阻的控制输入允许浮动控制输入
高驱动强度(5V时高达32mA)
低功耗
3µ最多(25°C)
最大(-40°C ~ 125°C)
V(CC)隔离和V(CC)断开功能
如果任何一个V(CC)电源小于100mV，所有的I/O都变成高阻抗
I(off-float)支持V(CC)断开操作
I(off)支持部分下电模式操作
兼容LVC系列电平转换器
控制逻辑(DIR)引用V(CCA)
工作温度-40°C至+125°C
闭锁性能超过100mA每JESD 78, II类
静电防护超过JESD 22
4000 v人体模型
1000 v charged-device模型
消除缓慢或有噪声的输入信号
驱动指示灯led或蜂鸣器
松开机械开关
通用I/O电平转换
