INFINEON TECHNOLOGIES MADK电源板

Infineon Technologies EVAL-M1-05F804R iMOTION MADK电源板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-19

摘要： Infineon Technologies EVAL-M1-05F804R iMOTION MADK功率板是iMOTION模块化应用设计工具包(MADK)平台的功率级评估板。

EVAL-M1-05F804R iMOTION MADK功率板

Infineon Technologies EVAL-M1-05F804R iMOTION MADK功率板是iMOTION模块化应用设计工具包(MADK)平台的功率级评估板。EVAL-M1-05F804R实现了基于IRSM005-800MH CIPOS 纳米电源模块的三相逆变器。

Infineon Technologies EVAL-M1-05F804R iMOTION MADK电源板设计用于iMOTION MADK控制板，如EVAL-M1-101T(不包括)。当与控制板配合使用时，电源板可以实现CIPOS Nano 40V半桥模块的快速原型，用于电机驱动应用。

特性

准备使用直流功率级驱动三相电机
3 3x CIPOS Nano IPM
设计用于iMOTION MADK控制板，如EVAL-M1-101T
标称输入电压6V至30V DC
不带散热器的240W最大输出功率

10.2A每相最大输出电流
过电流保护
过热保护
带有挂钩的测试垫，用于连接标准示波器探头
标准MADK M1 20针接口连接器

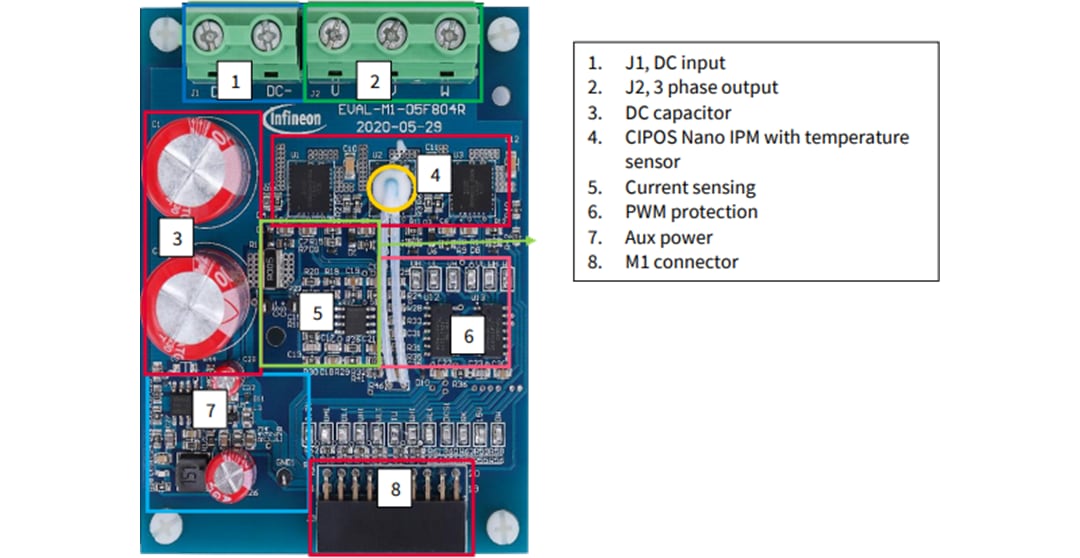

板布局

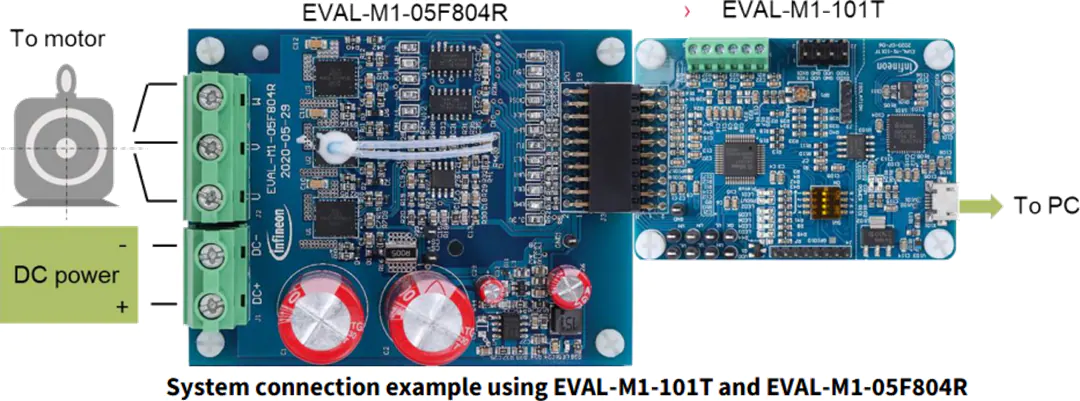

设置示例
