摘要： 英飞凌TLD5542-1HIPOW_EVAL评估板是一种基于TLD5542-1 h桥DC-DC开关控制器的4开关同步降压调节器的参考设计。

英飞凌TLD5542-1HIPOW_EVAL评估板是一种基于TLD5542-1 h桥DC-DC开关控制器的4开关同步降压调节器的参考设计。TLD5542-1是一个单电感大功率buck-boost控制器，具有用于诊断和控制的SPI接口。该装置集恒流恒压调节、软式家用功能和先进的设备和负载保护功能于一体。

英飞凌TLD5542-1HIPOW_EVAL评估板在PG-VQFN-48包中具有预安装的TLD5542-1以及完成电路所需的所有支持组件。评估委员会展示了TLD5542-1的高功率能力。输出从5V到24V可调。在不需要散热器的情况下，最大输出电流为25A，可提供高达300W的功率。该电路具有250kHz的开关频率和高达98%的效率。TLD5542-1HIPOW_EVAL可以配置为电流调节器或电压调节器。

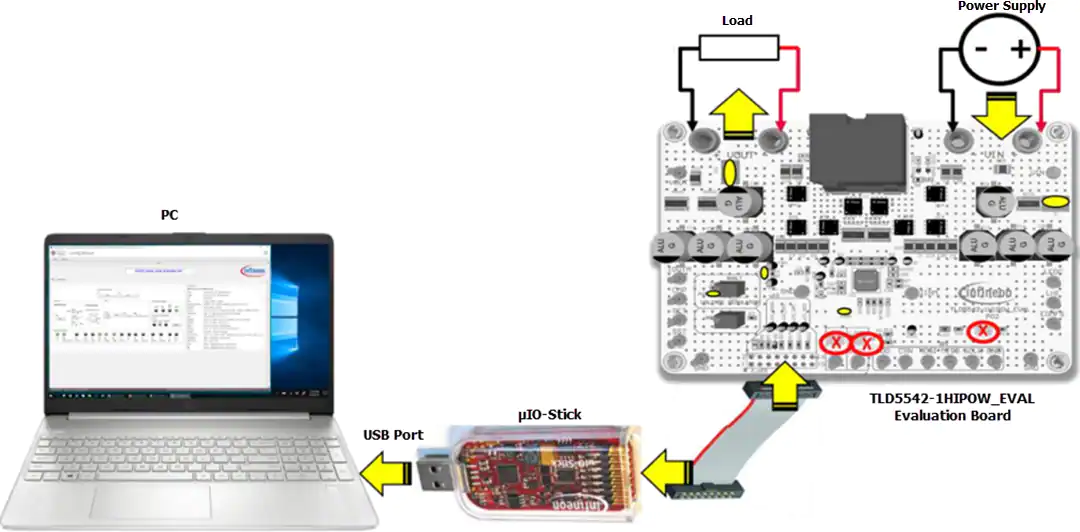

TLD5542-1HIPOW_EVAL评测板设计用于英飞凌开发者中心GUI(图形用户界面)通过μ IO-Stick接口设备(不包含)进行控制。
