摘要： 风扇输出缓冲区具有10fs的超低附加抖动，适用于PCIe 5.0
Microchip Technology SY75602、SY75603和SY75604 PCIe时钟缓冲器是风扇输出缓冲器，对PCIe 5.0具有10fs的超低附加抖动，对PCIe 3.0/4.0具有20fs，在12kHz到20MHz频段具有52fs。SY75602、SY75603和SY75604时钟缓冲区可用于所有PCIe 1/2/3/4/5公共时钟和SRIS应用。这些设备都有嵌入式低损耗调节器(LDO)，用于优越的电源噪声抑制。SY75602、SY75603和SY75604时钟缓冲器支持1.8V、2.5V和3.3V电源，误差为±10%，超过PCIe卡机电规范要求的±9%。

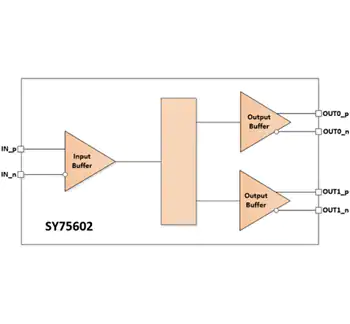

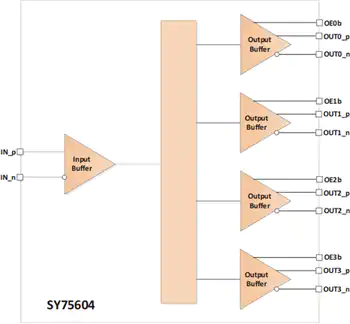

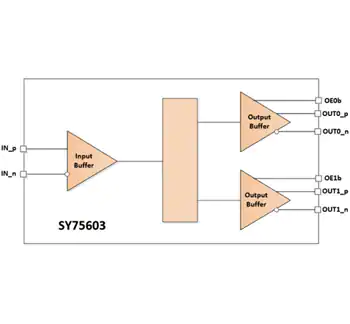

双输出SY75602 PCIe时钟缓冲区提供了一个微型1.4mm x 1.6mm VDFN封装。双输出SY75603和四输出SY75604封装在一个紧凑的3.0mm x 3.0mm VQFN封装中。SY75603和SY75604还具有无故障的每输出启用/禁用控制硬件引脚。
Microchip Technology SY7560x PCIe时钟缓冲器具有扩展的-40°C到+105°C的工作温度范围。
两个(SY75602A/02B/603A/03B)和四个(SY75604A/04B)兼容PCIe 1.0, 2.0, 3.0, 4.0和5.0输出
超低10fs附加抖动(PCIe Gen5)
支持频率高达250MHz
扩频透明
支持1.8V±10%、2.5V±10%、3.3V±10%三种电源
输出低功率HCSL与嵌入式85欧姆 (SY75602A/03A/04A)和100欧姆 (SY75602B/03B/04B)终端电阻
SY75603/604上的单个无故障输出使能(OExb)控制引脚
接受直流耦合的HCSL输入信号和交流耦合的PECL, LVDS和CML
扩展-40°C到+105°C的温度范围

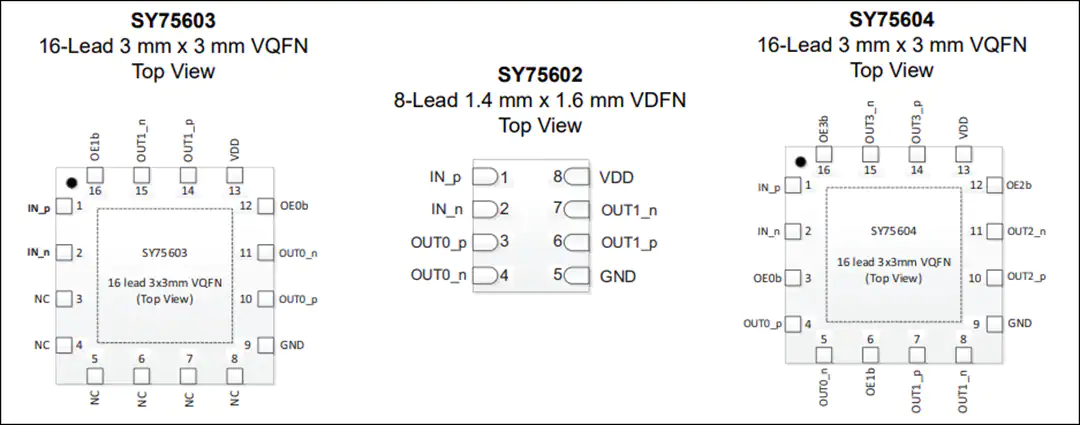

包选项

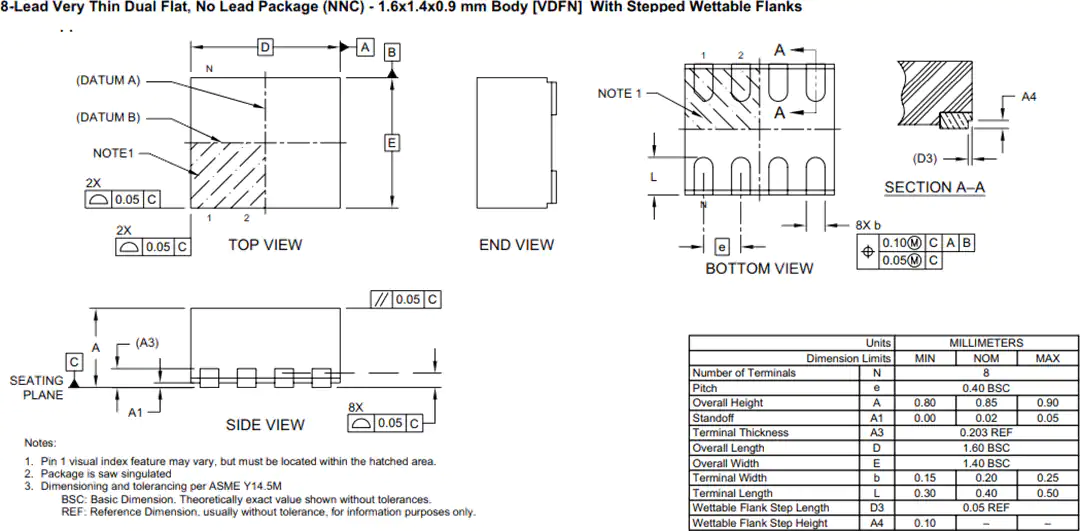

1.4mm × 1.6mm × 0.9mm VDFN (SY75602A/02B)

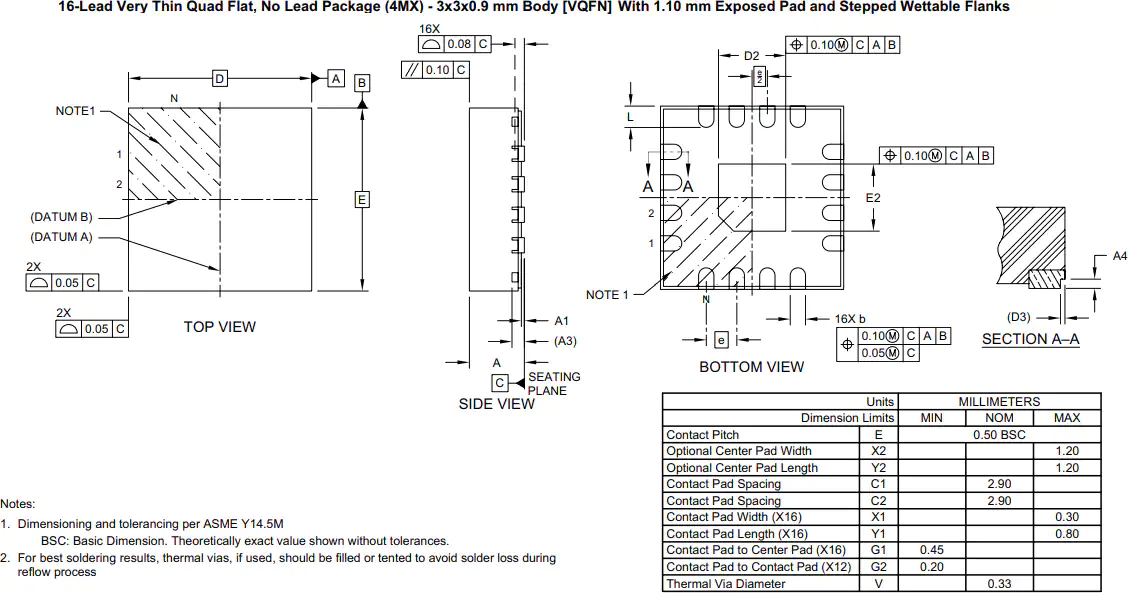

3.0mm x 3.0mm x 0.9mm VQFN (SY75603A/03B/604A/04B)
PCIe Gen-1/2/3/4/5时钟分布
服务器
存储
数据中心
作为PCIe显卡
PCIe-based SSD驱动器
笔记本电脑和台式电脑
