摘要： 支持Wi-Fi 802.11a/b/g/n/ac/ax 2×2 MIMO + BLUETOOTH 5.3 BR/EDR/LE 2MPHY。

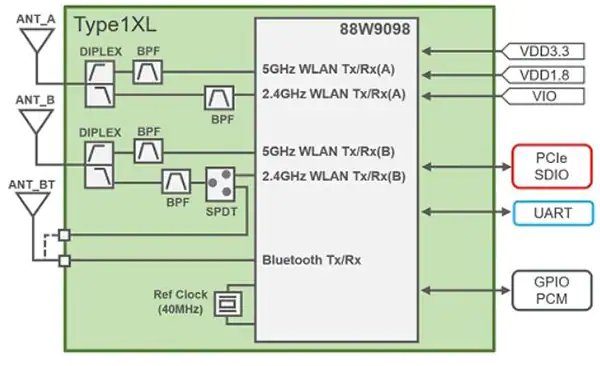

Murata Electronics Type 1XL Wi-Fi +BLUETOOTH 模块是一款基于NXP 88W9098 combo芯片组的小型高性能模块，支持Wi-Fi 802.11a/b/g/n/ac/ax 2×2 MIMO +BLUETOOTH 5.3 BR/EDR/LE 2MPHY。该模块提供高达1200Mbps的wifi PHY数据速率和3Mbps的蓝牙PHY数据速率。WLAN部分支持PCIe 2.0接口，可选支持SDIO 3.0。蓝牙部分支持高速4线UART接口(可选支持SDIO)和音频数据PCM。
NXP双模式88W9098芯片组实现了高度复杂的增强型协同共存硬件机制和算法，确保WLAN和蓝牙协作得到最佳性能优化。双2×2 Wi-Fi操作支持隐式和显式波束形成。在IEEE 802.11ax模式下，WLAN操作支持在20MHz、40MHz和80MHz通道下的MCS0 ~ MCS9(最高1024 QAM)速率，数据速率最高可达1200Mbps。1XL型模块封装在一个小的形式因素，便于集成到尺寸和功率敏感的应用程序，如物联网应用程序，手持无线系统，网关，视频流解决方案等。
屏蔽小型双波段Wi-Fi 11a/b/g/n/ac/ax 2x2 MIMO + BLUETOOTH 5.2模块
NXP双模88W9098芯片组
µAP、STA模块网络拓扑图
DSSS, CCK和OFDMA调制
托管体系结构
Linux和Android软件
PCIe 3.0或SDIO 3.0 Wi-Fi接口
UART蓝牙接口
U.FL连接贴片天线配置
带金属屏蔽的小型LGA封装
FCC / CE / IC / TELEC“参考”认证
湿度敏感等级(MSL
通过无铅认证
工业物联网
智能家居
音频/视频/语音
网关
最大数据速率
1200 mbps的wi - fi
3 mbps的蓝牙
2.4GHz和5GHz频率
±20%频率公差
1.8V或3.3V接口
-40°C至+85°C的工作温度范围
尺寸为19.1毫米x 16.5毫米x 2.1毫米
