摘要： 德州仪器公司DRV8328 60V三相门驱动器是一种集成的三相门驱动器。

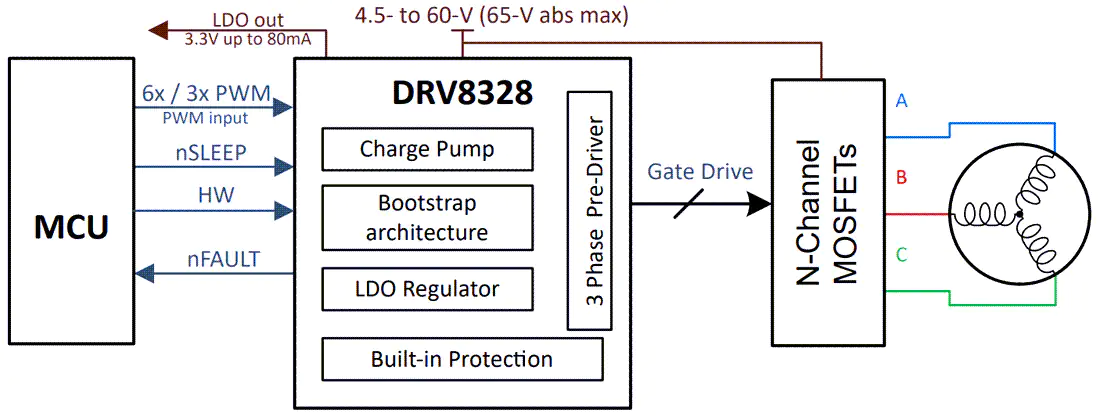

德州仪器公司DRV8328 60V三相门驱动器是一种集成的三相门驱动器。该器件提供三个半桥门驱动器，每个都能够驱动高侧和低侧n通道功率mosfet。该器件使用内部电荷泵产生正确的门驱动电压，并使用自举电路增强高侧mosfet。滴流充电泵包括支持100%占空比。门驱动架构支持高达1A源和2A汇的峰值门驱动电流。DRV8328可单路供电，支持4.5V ~ 60V的宽输入范围。
6x和3x PWM模式允许简单的接口到控制器电路。DRV8328C和DRV8328D变体集成了精确的3.3V LDO，可用于外部控制器供电，并可作为CSA的参考。门驱动程序和设备的配置设置可以通过硬件(H/W)引脚进行配置。
提供了一个低功率休眠模式，通过关闭大部分内部电路来实现低静态电流吸取。内部具有欠压锁定、GVDD故障、MOSFET过流、MOSFET短路、过温等保护功能。德州仪器DRV8328的故障情况显示在nFAULT引脚上。
65V三相半桥门驱动器
驱动三个高侧和三个低侧n沟道mosfet (NMOS)
工作电压范围4.5V至60V
支持100% PWM占空比与滴流充电泵
基于引导的门驱动程序体系结构
最大峰值源电流1000mA
2000mA最大峰值汇聚电流
硬件接口提供简单的配置
25°C下低于1uA的超低功率休眠模式
相位之间的4ns(类型)传播延迟匹配
独立驱动程序关闭路径(DRVOFF)
65V耐受唤醒引脚(nSLEEP)
在SHx上支持高达-10V的负瞬态电流
6x和3x PWM模式
支持3.3V和5V逻辑输入
精确LDO (AVDD)， 3.3V±3%，80mA

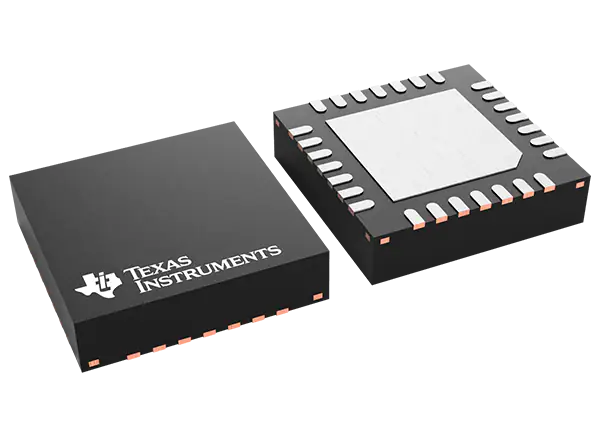

紧凑的QFN包和足迹
通过VDSLVL引脚可调节VDS过流阈值
通过DT引脚可调节死区时间
高效的系统设计与电源模块
综合保护功能
欠压锁定(PVDDUV)
GVDD欠压(GVDDUV)
引导欠压(BST_UV)
过流保护(VDS_OCP, SEN_OCP)
热关机(OTSD)
故障状态指示灯(nFAULT)
无刷直流电动机模块和永磁同步电机
无线花园和电动工具，割草机
电器，风扇和泵
伺服驱动器
电动自行车，电动踏板车，电动出行
无线吸尘器
无人驾驶飞机
工业和物流机器人，以及遥控玩具
