摘要： 德州仪器DRV8251 4.1A刷直流电机驱动器是一种集成电机驱动器，具有n通道h桥、电荷泵、电流调节和保护电路。

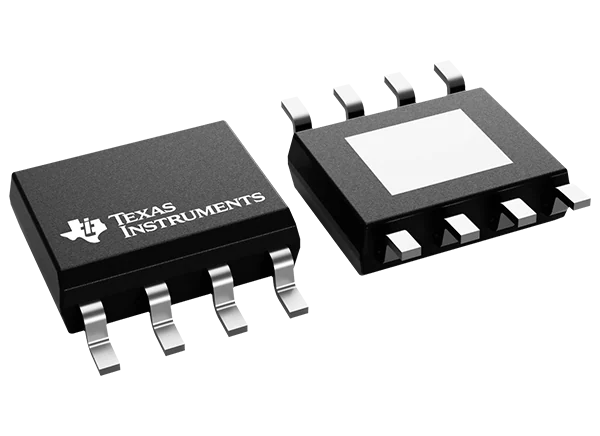

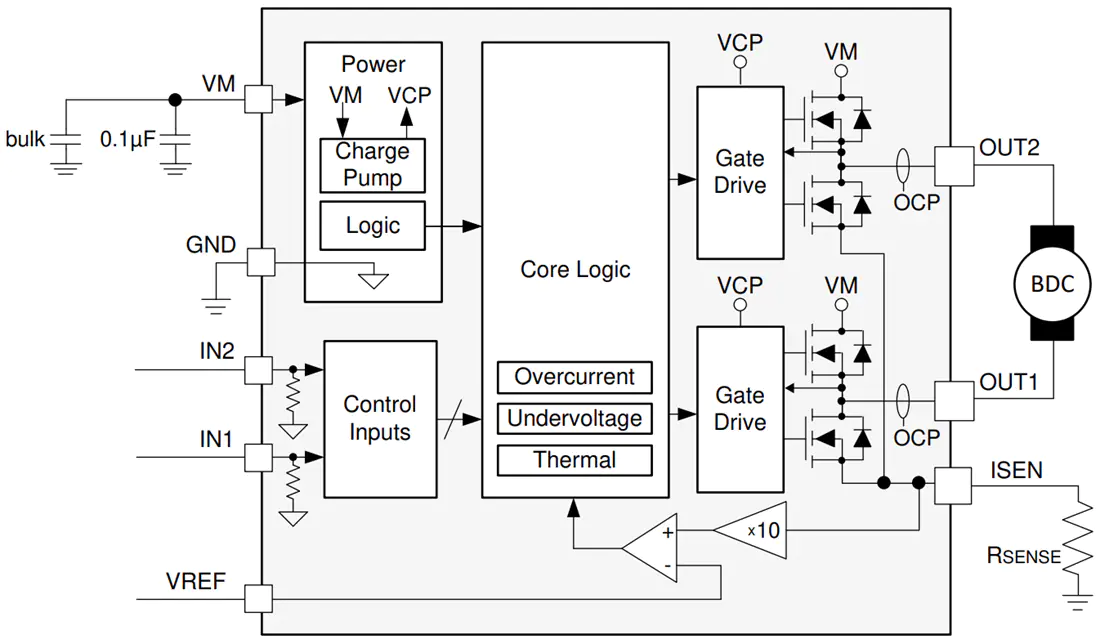

德州仪器DRV8251 4.1A刷直流电机驱动器是一种集成电机驱动器，具有n通道h桥、电荷泵、电流调节和保护电路。电荷泵通过支持n通道MOSFET半桥和100%占空比驱动提高了效率。DRV8251通过比较模拟输入V(REF)和ISEN引脚上的电流感应分流电阻上的电压实现了电流调节功能。限制电流的能力可以显著减少电机启动和失速条件下的大电流。
低功率休眠模式通过关闭大多数内部电路实现超低的静止电流吸取。内部保护功能包括电源欠压锁定，输出过流和设备过温。德州仪器DRV8251是pin-to-pin，可扩展R(DS(on))和电源电压选项的设备家族的一部分，以最小的设计更改支持各种负载和供电轨道。
n通道h桥刷直流电机驱动器
4.5V至48V工作电源电压范围
引脚对引脚，R(DS(on))，电压和电流检测/调节变量(外部分流电阻和集成电流镜)
DRV8870: 6.5V到45V, 565毫欧，分流器
DRV8251: 4.5V到48V, 450毫欧，分流器
DRV8251A: 4.5V到48V, 450毫欧，镜子
DRV8231: 4.5V到33V, 600毫欧，分流器
DRV8231A: 4.5V到33V, 600毫欧，镜子
高输出电流能力:4.1A峰值
PWM控制接口
支持1.8V、3.3V、5V的逻辑输入
集成电流调节
低功耗睡眠模式
在V(VM) = 24V, T(J) = 25°C时，µA小于1
小包装和占地面积
8针HSOP带PowerPAD ，4.9mm × 6.0mm
综合保护功能
虚拟机欠压锁定(UVLO)
锁存过流保护(OCP)
热关机(TSD)
打印机
真空机器人
洗衣机和干衣机
咖啡机
POS打印机
电表
自动柜员机
通风
外科手术设备
电子病床和病床控制
健身机
