德州仪器LDC3114/LDC3114- q1电感-数字转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-16

摘要： 一种感应感应装置，可用于人机界面(HMI)的触摸按钮设计。

德州仪器LDC3114/LDC3114- q1电感-数字转换器是一种感应感应装置，可用于多种材料的人机界面(HMI)的触摸按钮设计。这一特性是通过使用线圈测量导电目标的小偏转来实现的，该线圈可以实现在位于面板后面的小型印刷电路板(PCB)上。该技术可用于汽车、消费和工业应用的金属目标的精确线性位置传感，允许访问表示电感值的原始数据。感应溶液对湿度或不导电的污染物如油、污垢不敏感。

LDC3114/LDC3114- q1的按钮模式可以自动纠正导电目标的任何变形。LDC3114/LDC3114- q1提供匹配良好的通道，允许差分和比率测量，从而实现补偿环境和老化条件，如温度和机械漂移。LDC3114/LDC3114- q1包括一个超低功耗模式，用于在电池供电的应用中打开/关闭按钮或位置传感器。

德州仪器的LDC3114/LDC3114- q1可以通过I(2)C接口轻松配置。LDC3114/LDC3114- q1采用16针TSSOP封装。LDC3114-Q1装置符合AEC-Q100汽车应用的要求。

特性

多种操作模式

原始数据模式:访问预处理的电感测量数据，使MCU上的先进算法实现线性感知
按键模式:按键按下检测与基线跟踪和先进的片上后处理

触摸按钮的力级测量
引脚和寄存器兼容LDC2114
强大的EMI性能允许符合CISPR 22和CISPR 24
四独立通道运作
可配置的扫描速度

0.625 sps 160 sps
连续扫描选项

先进的按钮按下检测算法

每个按钮的力阈值可调
环境变化补偿
按键同时按下检测

低电流消耗

一个按钮:6µA, 0.625SPS
两个按钮:72 μ A, 20SPS

温度范围

TSSOP(16): -40°C至+125°C

接口

1.8V和3.3V符合I(2)C和INTB
按钮每通道1.8V逻辑输出

应用程序

消费电子产品

穿戴
聪明的人
条形音箱

工业应用

HMI面板和键盘
家用电器

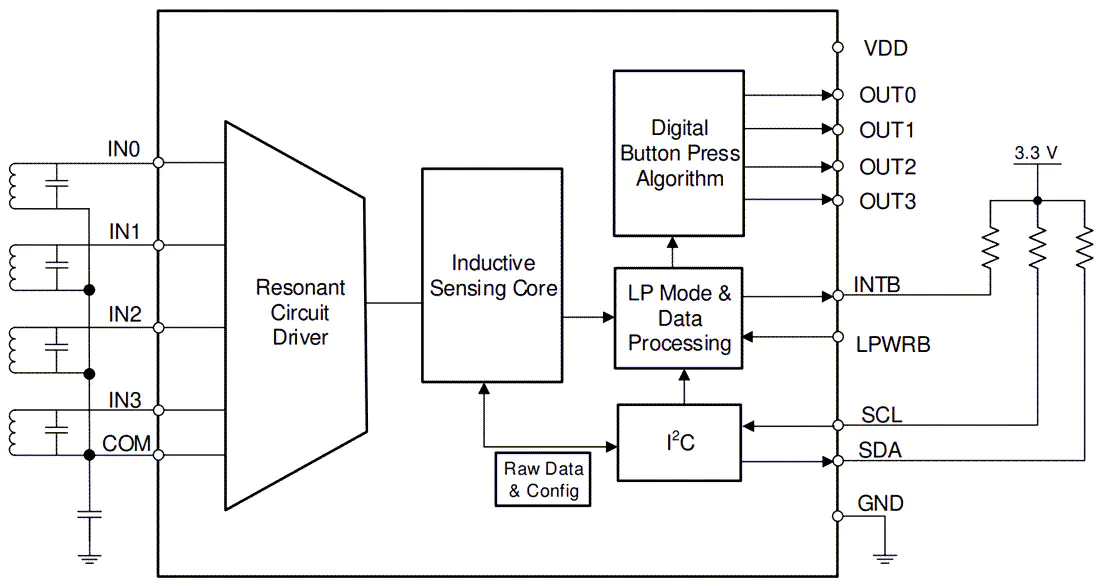

原理框图
