摘要： 支持PWM恒流驱动和直接PWM驱动的斩波式直流电动机驱动。
东芝TB67H45刷电机驱动器是脉冲宽度调制(PWM)斩波型直流刷电机驱动器。这些器件支持PWM恒流驱动和直接PWM驱动。TB67H45电机驱动器采用BiCD工艺制作，该工艺将双极、CMOS和双扩散MOS (DMOS)器件集成在一块芯片上。TB67H45电机驱动器具有内置输出MOSFET，具有低通电阻和V(CC)调节器，用于内部电路操作。这些设备还包括错误检测功能，如热关闭(TSD)、过流检测(ISD)和欠压锁定(UVLO)。两个器件额定输出电压为50V，最大电流为3.5A。
东芝TB67H450AFNG和TB67H451AFNG拉丝电机驱动器提供P-HSOP-8包，工作温度范围-40°C到+85°C。
单片集成电路采用BiCD工艺
可实现PWM恒流驱动和直接PWM驱动
支持四种操作模式:前进、倒车、刹车和停止(OFF)
内置输出MOSFET低通电阻(高侧+低侧=0.6欧姆(典型))
实现高电压大电流驱动
内置错误检测功能
热关机(TSD)
过流检测(ISD)
欠压锁定(UVLO)
内置V(CC)调节器，用于内部电路操作
消费电子产品
工业设备
工厂自动化系统
多功能打印机
办公设备
自动售货机
家用电器
通用的直流电机
50V电机电源电压(VM)
50V电机输出电压(V(OUT))
3.5A电机输出电流(I(OUT))
400kHz控制逻辑频率输入范围(fLOGIC)
2.85W功耗(P(D))
逻辑输入引脚电压
6.0 V V ((H))
-0.4 V V ((L))
-40°C至+85°C工作温度范围(T(opr))

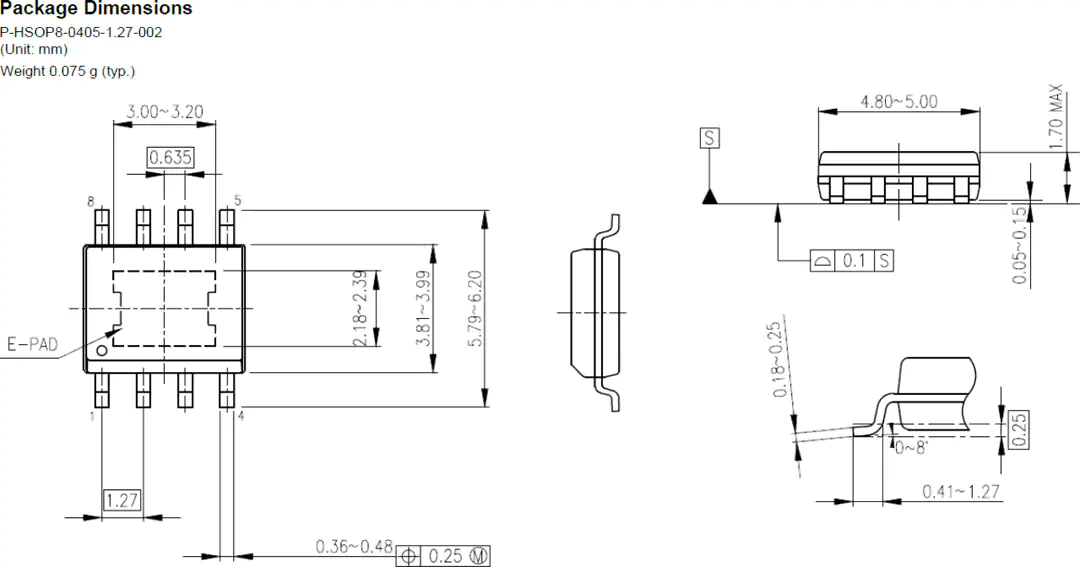

p - hsop - 8 - 0405 - 1.27 - 002包
