摘要： 东芝TC78B011FTG CDMOS线性IC是一种用于无传感器无刷电机的三相PWM斩波预驱动。

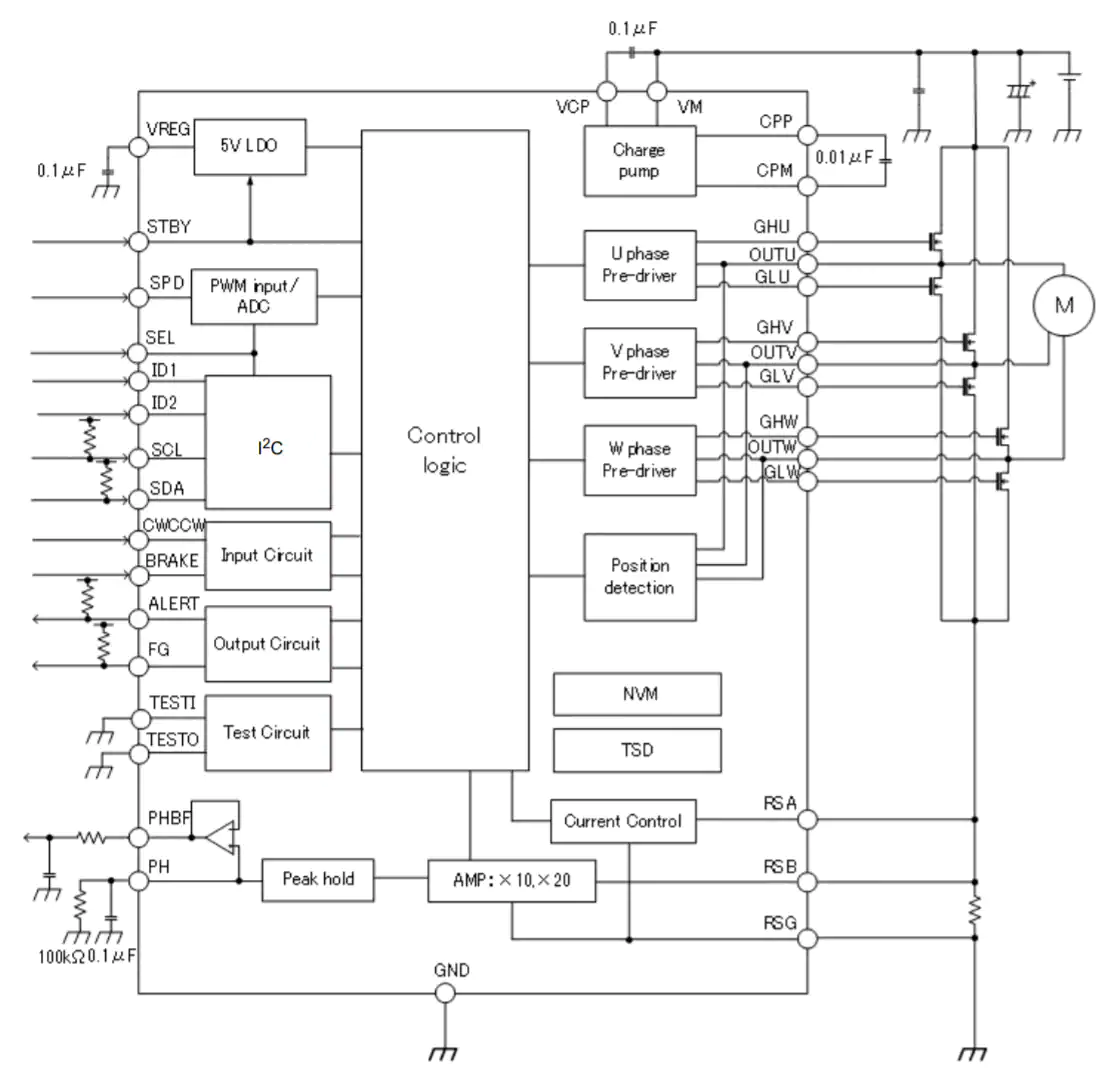

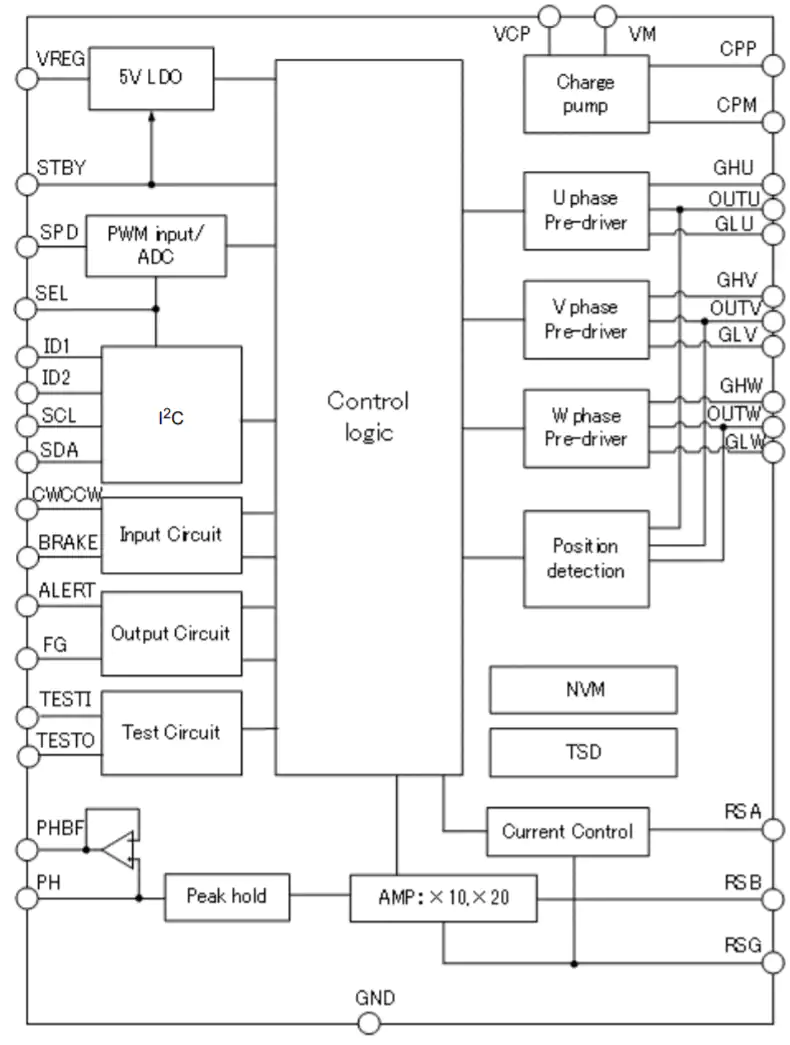

东芝TC78B011FTG CDMOS线性IC是一种用于无传感器无刷电机的三相PWM斩波预驱动。该线性IC使用六个外部mosfet逆变器，用于操作无传感器无刷电机具有广泛的输出范围。CDMOS TC78B011FTG电机的速度可以通过模拟电压、PWM占空比和I(2)C来控制。TC78B011FTG IC无需外部微控制器即可实现闭环速度控制功能。该集成电路还内置闭环速度控制与可调的速度曲线。TC78B011FTG IC能够驱动Delta或Wye配置的电机。该线性集成电路工作在5.5V到27V的工作范围内，绝对最大额定为30V。TC78B011FTG IC适用于风扇、泵和便携式真空电机。
正弦波驱动和无传感器PWM驱动
能够驱动德尔塔或怀伊配置的电机
前置驱动器用于高侧和低侧n沟道mosfet驱动
内置闭环速度控制，速度曲线可调
待机模式(通过STBY引脚)
电流监视器输出(PHBF引脚)
CW/CCW控制(CWCCW引脚)
制动输入销(制动销)
转速输出(FG引脚)
异常检测输出(ALERT引脚)
热关机(TSD)
欠压锁定(UVLO)
电荷泵低电压检测
输出电流限制(OCP)
过流检测(ISD)
球迷
泵
便携式真空马达
5.5V至27V工作电压(30V绝对最大额定电压)
8个可选择的门驱动电流电平
电机速度控制由模拟电压，PWM占空比，或I(2)C
I(2)C串口的各种设置
锁保护
QFN36小包装
