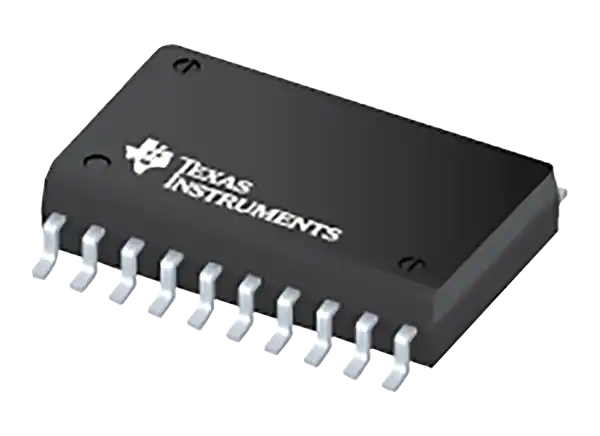

德州仪器ISOW1044隔离CAN FD收发器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-17

摘要： 一种带有内置隔离DC-DC转换器的电隔离CAN收发器。

隔离CAN FD收发器是带有内置隔离DC-DC转换器的电隔离控制器区域网络(CAN)收发器。在空间受限的隔离设计中，隔离DC-DC转换器消除了对单独隔离电源的需求。低排放，隔离DC-DC符合CISPR 32辐射排放B类标准，在一个简单的双层PCB上有两个铁氧体珠。额外的20mA输出电流可以为电路板上的其他电路供电。在德州仪器的ISOW1044中有一个集成的10Mbps GPIO通道，可以帮助去除额外的数字隔离器或光耦合器，用于诊断、LED指示或电源监控。

特性

符合ISO 11898-2:2016物理层标准要求

支持经典CAN: 1Mbps
优化的CAN FD: 2和5Mbps

集成直流-直流变换器，低排放，低噪声

符合CISPR 32和EN 55032 B类标准，在两层PCB上有大于6dB的裕度
25MHz的低频电源转换器使低噪声性能

额外的10Mbps GPIO通道
高效的输出功率

典型的效率为47%
±5%隔离输出电压精度
20mA额外输出电流

CAN和DC-DC独立供电

1.71V至5.5V逻辑电源(V(IO))
4.5V至5.5V电源转换器(V(DD))

故障保护的CAN FD收发器

±58V直流母线故障保护电压
±12V接收机共模输入电压
通过BUS唤醒模式远程唤醒

典型环路延迟为167ns
强化和基本隔离选项
100kV/µs(典型)高CMTI
高ESD总线保护w.r.t GND2

±12 kv HBM防静电
IEC 61000-4-2接触放电

-40°C至125°C工作温度范围
电流限制和热关闭
20针宽SOIC封装
安全认证计划

VDE增强和基本绝缘符合DIN VDE V 0884- 11:17 -01
UL 1577组件识别程序
IEC 62368-1、IEC 61010-1、IEC 60601-1和GB 4943.1-2011认证

应用程序

工厂自动化
楼宇自动化
工业运输

太阳能逆变器，保护继电器
马达驱动器

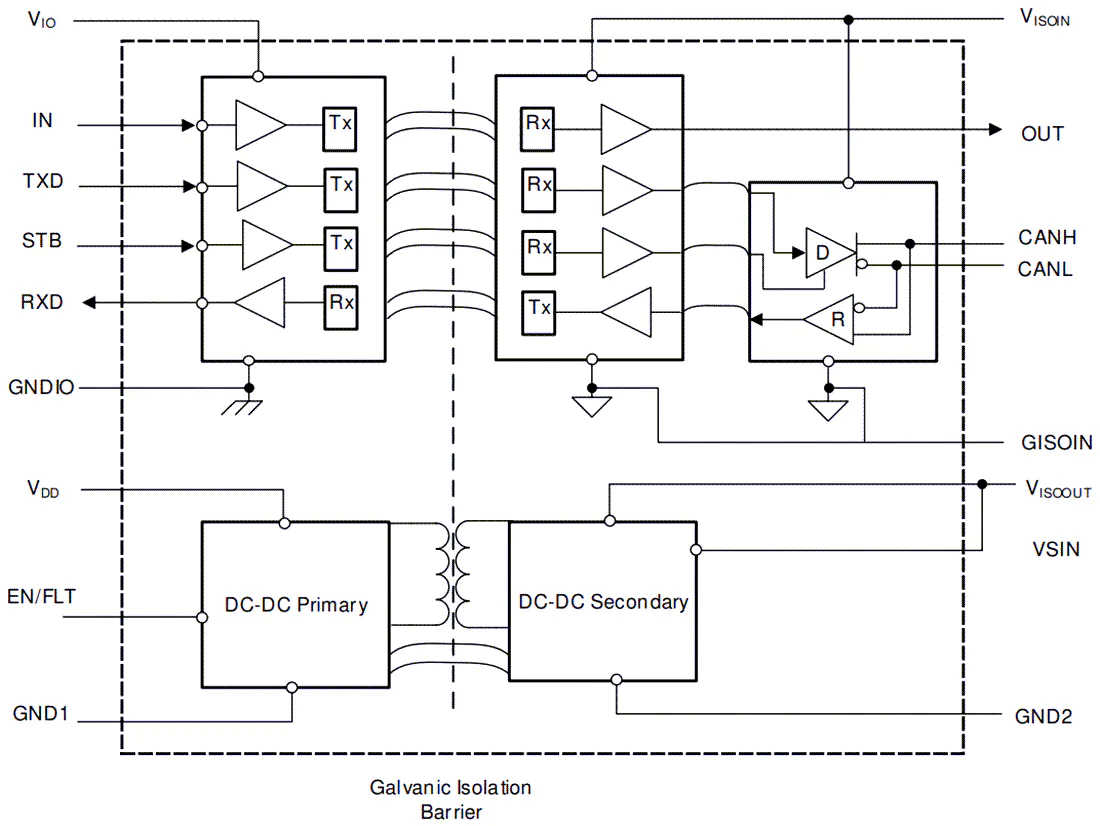

原理框图
