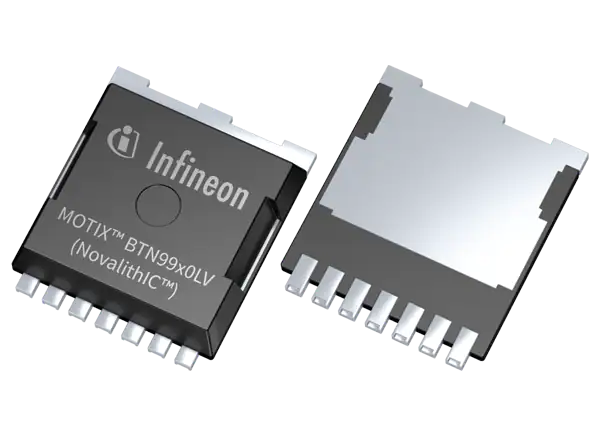

摘要： 英飞凌MOTIX BTN9990LV电机控制IC包含一个p通道高侧MOSFET和一个n通道低侧MOSFET，并在一个封装中集成驱动IC。
英飞凌MOTIX BTN9990LV电机控制IC包含一个p通道高侧MOSFET和一个n通道低侧MOSFET，并在一个封装中集成驱动IC。集成驱动IC使与微控制器的接口变得容易，p通道高侧开关使电磁干扰降到最低。这种集成驱动IC具有逻辑级输入、旋转速率调整、电流感应诊断、死时产生、防止过温、欠压、过流和短路等功能。MOTIX BTN9990LV IC为受保护的大电流PWM电机驱动提供了一种成本优化的解决方案，且极低的板空间消耗。典型应用包括汽车12V刷直流电机，安全带预张紧器，座椅控制，燃油泵，动力升降门，滑动门，和暖通空调控制模块。
集成高功率PMOS, NMOS和驱动IC最大限度地减少了设计和制造的工作量
8V至18V(最大可达40V)供电电压范围
5.3毫欧 @ 25°C路径电阻(典型)(最大9.6毫欧 @ 150°C)
3.3 μ A @ 85°C低静止电流(max)
75A (min)过流检测电平
保护功能:
过流
欠压
超温
集成了诊断、电流检测和保护功能，系统可靠性更高
8个可选择的开关切换率优化EME
状态标志诊断与反馈的电流感觉，温度和转速
与离散解决方案相比，PCB面积和BOM更少
支持半桥和全桥(2x)配置
AEC-Q100/Q006合格(一级)
汽车用12V刷直流电机
安全带预加力
座位控制
燃料泵
功率提升式门
推拉门
暖通空调控制模块
