德州仪器LM7472EVM控制器评估模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-16

摘要： 评估LM74720-Q1在反向电池保护应用中的理想二极管控制器。

德州仪器LM7472EVM控制器评估模块(EVM)帮助设计师评估LM74720-Q1和LM74722-Q1理想二极管控制器在反向电池保护应用中的操作和性能。该评估模块演示了德州仪器LM7472x-Q1如何与集成的boost调节器低智商和快速瞬态响应控制两个背对背n通道功率mosfet。首先连接一个理想的二极管MOSFET，然后连接第二个MOSFET用于开关输出和电源路径截止。

特性

12V和24V汽车倒车电池保护
输入工作范围3V至40V，可扩展至65V
12V电池保护3V至40V
24V电池保护3V至65V
5A最大负载电流与10A操作选项

电源路径切断的开关输出
使开/关控制
输出电压转换速率控制
LED输出开关检测指示灯
车载电视汽车瞬态免疫保护

必需的设备

电力供应

一个可调电源0V至40V输出，0A至10A输出限流

示波器

一个DPO2024或等效器件，三个10倍电压探头，和一个能够测量10A的直流电流探头

数字万用表

至少需要一个数字万用表

加载

一个电阻负载或等效负载，可以容忍高达10A直流负载在12V

应用程序

汽车反向电池保护装置
ADAS域控制器
高级音频放大器
相机ECU

单位负责人
USB集线器
电源路径保护，电源mux和ORing

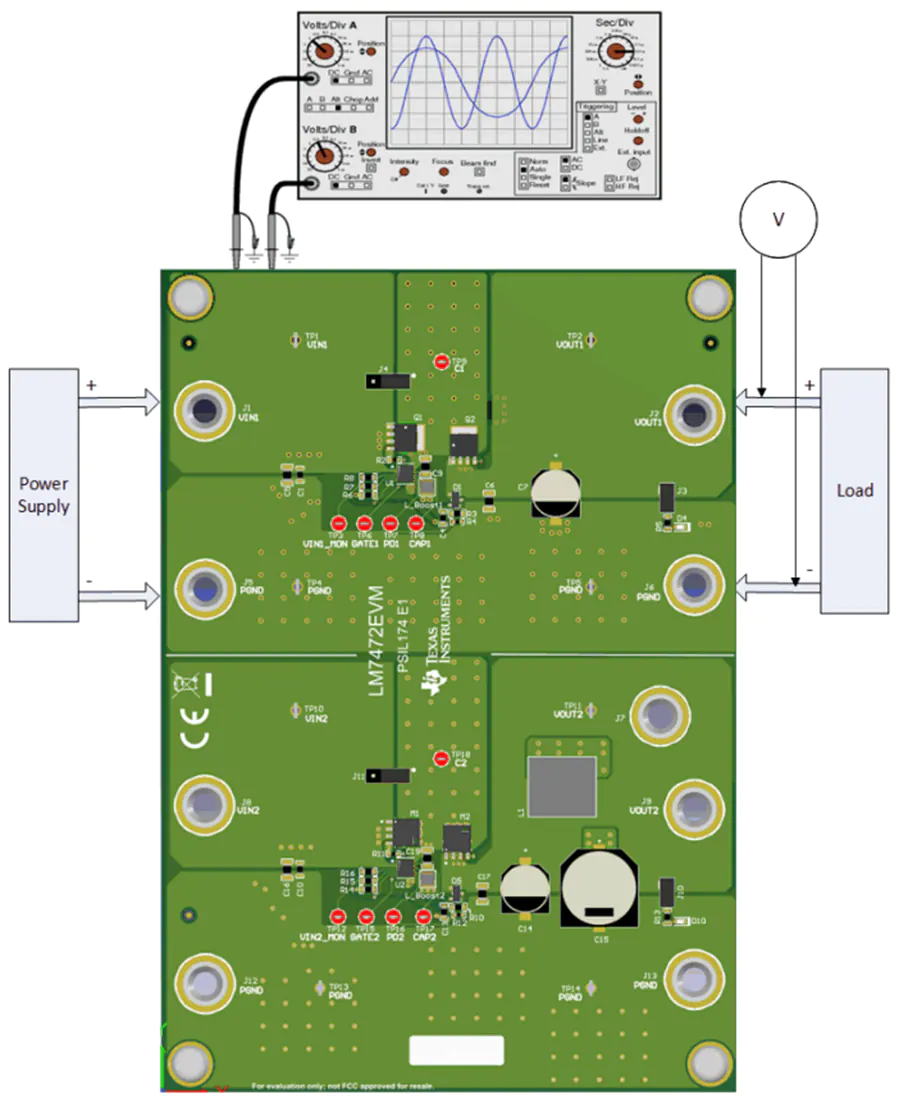

测试设置
