摘要： 该设备专注于小溶液尺寸和低静止电流，以延长电池寿命。

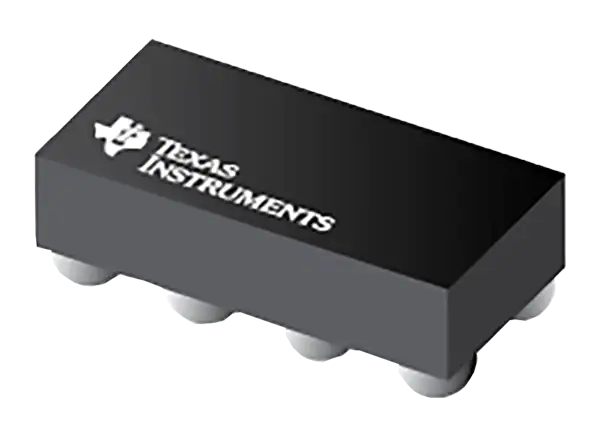

德州仪器bq25180线性电池充电器专注于小溶液尺寸和低静止电流，以延长电池寿命。该设备采用8球芯片规模的封装，不需要HDI PCB工艺进行制作，降低了PCB成本。该设备可支持高达1A的充电和高达2.5A的系统负载。
电池使用标准的锂离子或LiFePO4充电剖面进行充电，有三个阶段:预充电、恒流和恒压。热调节提供了最大的充电电流，同时管理设备温度。该充电器还优化了电池对电池充电，最小输入电压为3V，可以承受25V的绝对最大线路瞬变。德州仪器bq25180集成了一个单一的按钮输入和复位电路，以减少总解决方案的占用。
1A电源路径线性电池充电器
3.0V到5.9V输入电压工作范围优化电池对电池充电和USB适配器
输入电压25V
可配置电池调节电压0.5%的精度，从3.6V到4.65V在10mV步骤
5mA到1A可配置的快速充电电流
55毫欧电池FET ON电阻
高达2.5A放电电流，以支持高系统负载
可配置的终端电流降至0.5mA
可配置的NTC充电配置文件阈值，包括JEITA支持
电源循环和先进的复位机制，以恢复系统

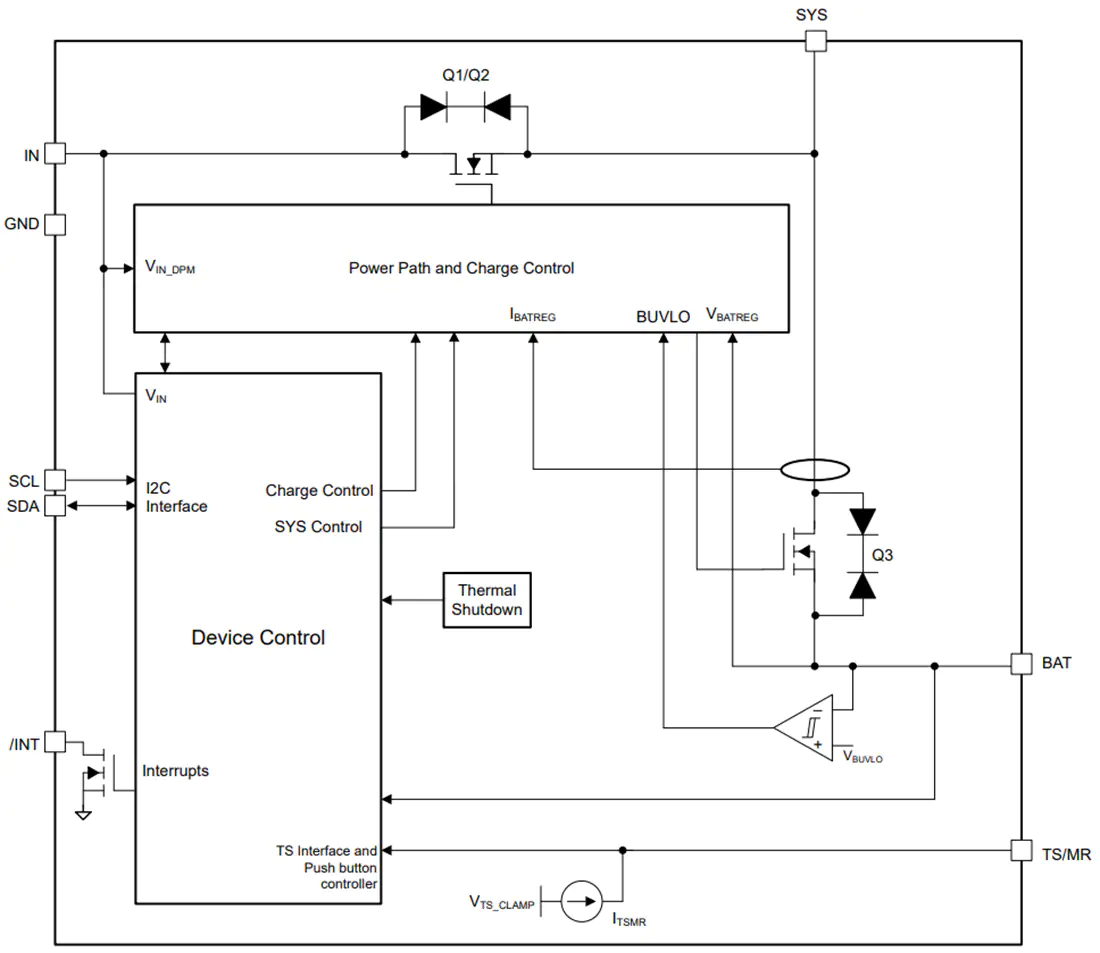

电源路径管理，为系统供电和给电池充电
除了电池电压跟踪和输入直通选项，可调节系统电压(SYS)从4.4V到4.9V
可配置输入电流限制
可选择适配器或电池电源的系统
动态电源路径管理优化从弱适配器充电
超低静止电流模式
15 na关闭模式
3.2 μ - A带有按钮按尾的船舶模式
3µA，仅供电池使用
30 μ睡眠模式下输入适配器Iq
一个按钮唤醒和复位输入
综合故障保护
输入过压保护(VIN_OVP)
电池欠压保护(VBUVLO)
电池短路保护(BATSC)
电池过流保护(BATOCP)
输入限流保护(ILIM)
热调节(TREG)和热关闭(TSHUT)
电池热故障保护(TS)
看门狗和安全计时器故障
系统短的保护
系统过电压保护
TWS耳机和充电盒
智能眼镜，AR和VR
智能手表和其他可穿戴设备
零售自动化和支付
楼宇自动化
