摘要： 将两个时钟输入分配到总共多达8对差分LVDS时钟输出。

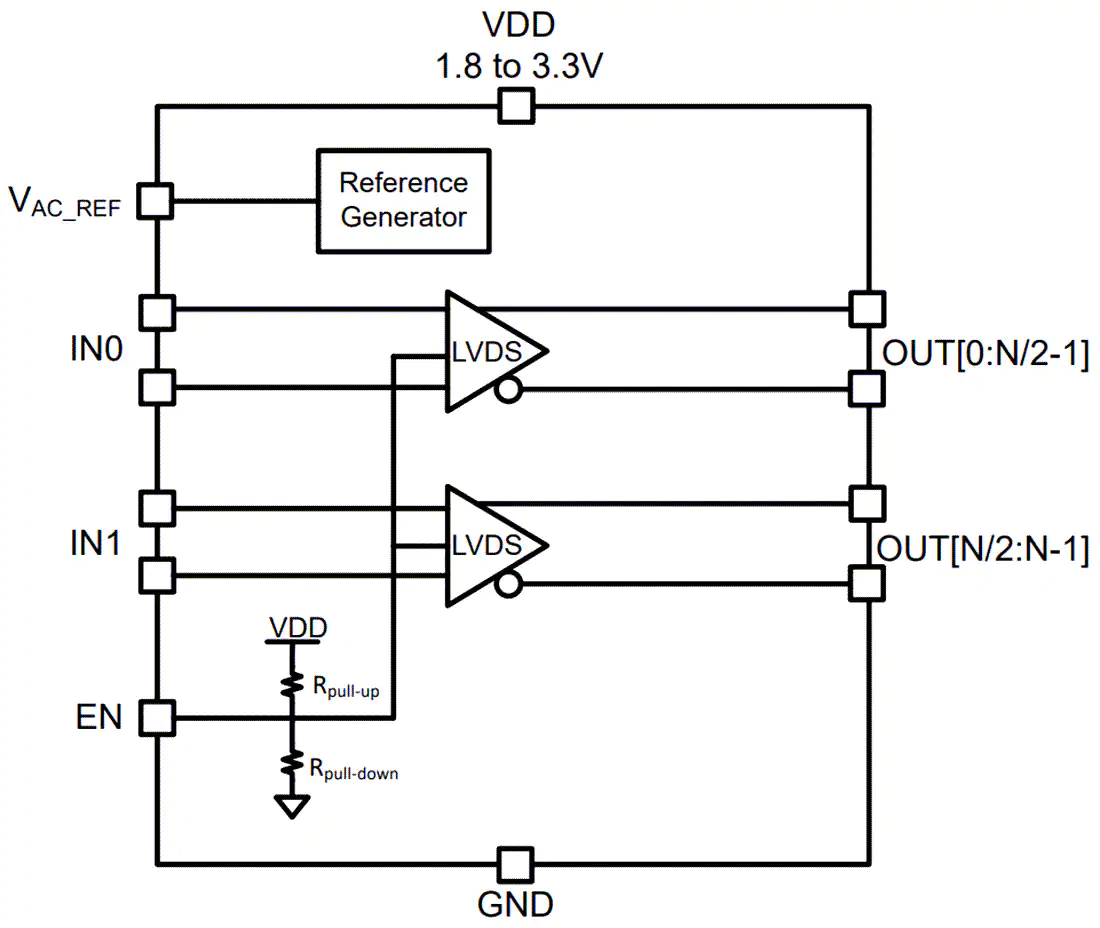

德州仪器LMK1D210x低加性抖动LVDS缓冲器将两个时钟输入(IN0和IN1)分配到总共多达8对差分LVDS时钟输出(OUT0, OUT7)，时钟分布倾斜最小。每个缓冲块由一个输入和最多4个LVDS输出组成。输入可以是LVDS、vpecl、HCSL、CML或LVCMOS。LMK1D210x是专门为驱动50欧姆传输线设计的。在单端模式驱动输入时，必须对未使用的负输入引脚施加适当的偏置电压。
使用控制引脚(EN)，可以启用或禁用输出组。如果这个引脚是打开的，两个带所有输出的缓冲区是启用的，如果切换到逻辑“0”，两个带所有输出的bank是禁用的(静态逻辑“0”)，如果切换到逻辑“1”，一个bank和它的输出是禁用的，而另一个bank和它的输出是启用的。该部件支持故障保护功能。该装置进一步结合了输入迟滞，以防止在没有输入信号的情况下输出的随机振荡。
德州仪器LMK1D210x工作在1.8V、2.5V或3.3V供电环境中，特征为-40°C至105°C(环境温度)。
高性能LVDS时钟缓冲器系列(高达2GHz)
双1:2差分缓冲器
双1:4差动缓冲器
供电电压1.71V至3.465V
自动防故障装置的输入操作
低加性抖动:(小于最大60fs RMS在12kHz至20MHz @ 156.25MHz)
-164dBc/Hz(典型)极低相位噪声地板
非常低的传播延迟(小于575ps最大)
输出倾斜最大20ps
通用输入接受LVDS, lvvpecl, LVCMOS, HCSL和CML信号级别。
LVDS参考电压，V(AC_REF)，可用于电容耦合输入
-40°C至105°C的工业温度范围
打包在
LMK1D2102: 3mm x 3mm, 16引脚VQFN
LMK1D2104: 5mm x 5mm, 28脚VQFN
电信和网络
医学成像
测试和测量
无线基础设施
专业音频，视频和标牌
