德州仪器LMK1D2106/LMK1D2108 LVDS时钟缓冲器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-09

摘要： 德州仪器LMK1D2106/LMK1D2108 LVDS时钟缓冲器专门设计用于驱动50欧姆传输线。

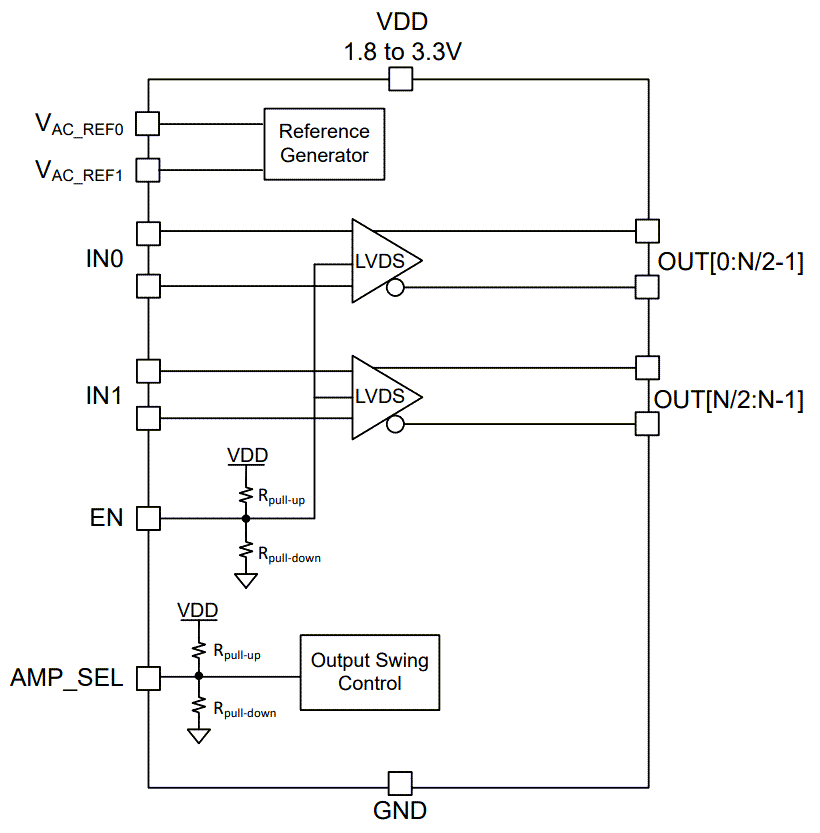

德州仪器LMK1D2106/LMK1D2108 LVDS时钟缓冲器专门设计用于驱动50欧姆传输线。在单端模式下驱动输入时，对未使用的负输入引脚施加适当的偏置电压。LMK1D2106以最小的倾斜度将两个可选时钟输入(IN0和IN1)中的一个分配到12对差分LVDS时钟输出(OUT0到OUT11)。类似地，LMK1D2108分配16对差分LVDS时钟输出(OUT0到OUT15)。每个缓冲块包含一个输入和最多6个(LMK1D2106)或8个(LMK1D2108) LVDS输出。输入可以是LVDS、vpecl、HCSL、CML或LVCMOS。

使用控制引脚(EN)，德州仪器的LMK1D2106/LMK1D2108输出组可以启用或禁用。如果这个引脚是打开的，两个银行输出都是启用的。如果控制引脚切换到逻辑“0”，两个银行输出都被禁用(静态逻辑“0”)。如果控制引脚切换到逻辑“1”，则一个银行的输出被禁用，而另一个银行的输出被启用。该部件还支持故障保护功能。该装置进一步结合了输入迟滞，以防止在没有输入信号的情况下输出的随机振荡。该设备工作在1.8V、2.5V或3.3V供电环境中，特征为-40°C至105°C(环境温度)。
