摘要： 提供高达7的强化电隔离。kVRMS符合VDE V 0884-11和UL1577。

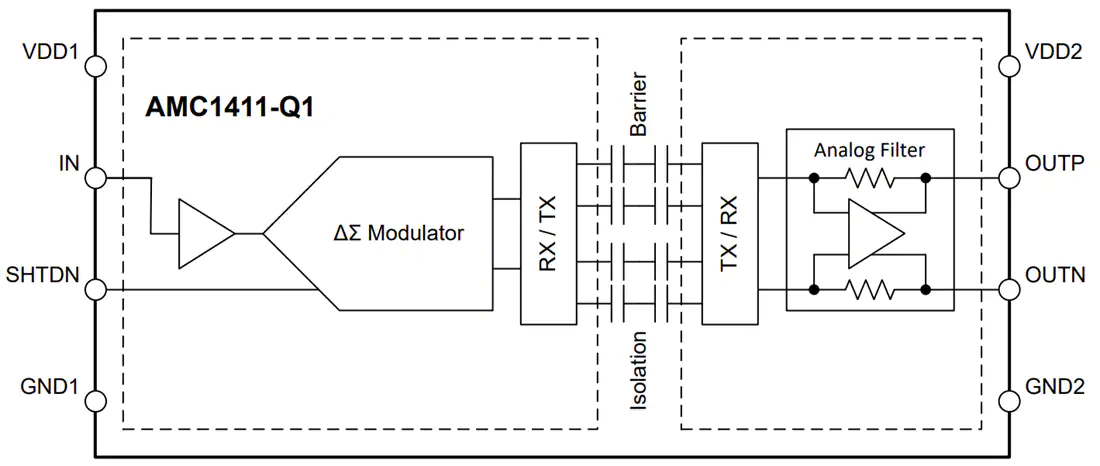

德州仪器AMC1411/AMC1411- q1高阻抗增强隔离放大器通过电容隔离屏障将输出与输入电路分离，具有很强的抗磁干扰能力。根据VDE V 0884-11和UL1577，该屏障被认证可提供高达7.5kV(RMS)的强化电隔离。该设备支持高达1600V(RMS)的工作电压。隔离屏障将在不同共模电压水平下运行的系统部分分离开来，并保护低压侧不受可能导致电气损伤或对操作人员造成伤害的电压的影响。
AMC1411/AMC1411- q1的高阻抗输入经过优化，可连接到高阻抗电阻分压器或其他高阻抗电压信号源。优异的直流精度和低温度漂移支持精确、隔离的电压传感，适用于车载充电器(OBC)、DC/DC转换器、牵引逆变器或其他必须在高共模电压、高海拔或高污染程度环境下工作的应用。
AMC1411/AMC1411- q1采用拉伸的8针SOIC封装，支持温度范围从-40°C到+125°C。AMC1411-Q1是AEC-Q100符合汽车应用的要求。
AEC-Q100适用于汽车领域
-40°C至+125°C, T(A)温度等级1
功能性Safety-Capable
可提供辅助功能安全系统设计的文件
2V，高阻抗输入电压范围为隔离电压测量优化
1.0 V / V固定收益
低直流错误
偏移误差±1.5mV (max)
偏移漂移:±10µV/°C (max)
增益误差:±0.2%(最大)
增益漂移:±30ppm/°C(最大)
非线性0.04% (max)
3.3V或5V操作高侧和低侧
缺少高侧电源检测功能
100kV/µs (min)高CMTI
≥15.7mm爬电，拉伸SOIC封装
加强隔离
10600V(PK)加强隔离符合DIN VDE V 0884-11: 2017-01
7500V(RMS)隔离每UL1577 1分钟
隔离电压感应
牵引逆变器
车载充电器
直流/直流转换器
混合动力/电动汽车直流充电机
