单片电力系统(MPS) EVBL9840-L-00A评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-08

摘要： 单片电源系统(MPS) EVBL9840-L-00A评估板的设计是为了演示MP9840和MPQ9840的能力。

单片电源系统(MPS) EVBL9840-L-00A评估板的设计是为了演示MP9840和MPQ9840的能力。MP9840同步降压转换器是高频、整流、开关模式转换器，提供内置功率mosfet。MP9840提供3.5A的连续输出电流，在3.3V到36V的输入电源范围内具有良好的负载和线路调节能力。

MPS EVBL9840-L-00A评估板提供一个集成的MPS功率电感。完全组装和测试的评估板输出电压为3.3V (OUT)，负载电流在整个V(IN)范围内可达3.5A。

特性

宽3.3V ~ 36V工作输入电压(V(IN))范围
高达3.5A连续输出电流(I(OUT))
低停机电流(I(SD))
休眠模式静止电流(I(Q))
125毫欧和55毫欧内部功率mosfet
同步模式，效率高
可配置开关频率(f(SW))
可选择同相或180°失相
外部时钟同步
Power Good (PG)指示

可配置软启动时间(t(SS))
最低时间
可选择强制连续传导模式(FCCM)和高级异步调制(AAM)模式
低压差(LDO)模式
过流保护(OCP)，谷电流检测和打嗝模式
热关机
可在可湿侧面包装
完全组装和测试

应用程序

汽车系统
工业电力系统

规范

3.3V ~ 36V输入电压
3.3 v输出电压
输出电流3.5

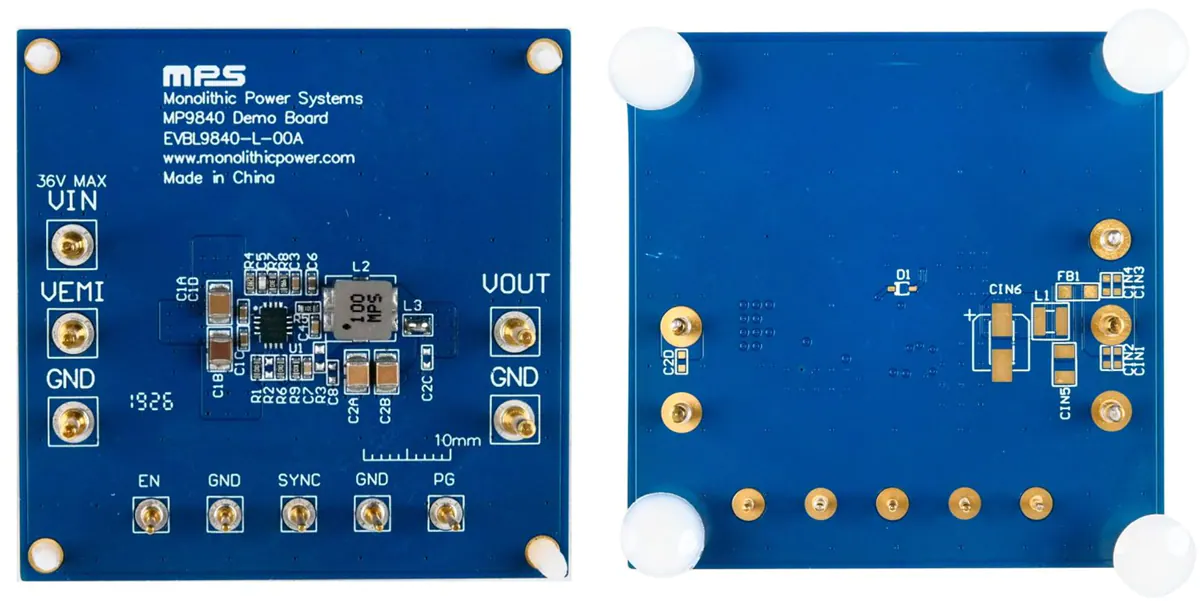

PCB布局

示意图
