摘要： 德州仪器UCC27614EVM驱动评估模块(EVM)设计用于评估UCC27614，一个30V, 10A的单通道二×二门驱动。

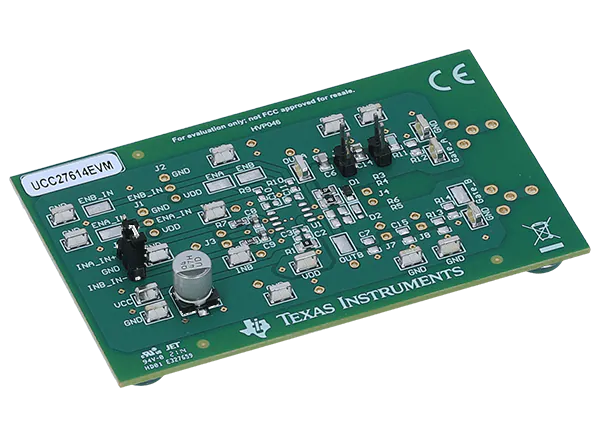

德州仪器UCC27614EVM驱动评估模块(EVM)设计用于评估UCC27614，一个30V, 10A的单通道二×二门驱动。该评估模块的目标是根据数据表参数评估驱动IC。驱动集成电路可对各种电容性和电阻性负载进行评估。评估模块可以设置为倒置或非倒置配置。德州仪器UCC27614EVM规定了对TO-220占地面积的功率晶体管进行评估。
评估模块是针对UCC27614DSG门驱动的低电压特性
4.5V至26V V(CC)电源范围
10A源，10A汇聚电流为UCC27614EVM
-10V输入电压能力
TTL-compatible输入
可在2mm x 2mm SON-8包装
PCB布局优化偏置电源旁路帽，门驱动电阻选择
N-ch mosfet栅驱动网络评估的容性负载、外部栅驱动电阻和TO-220占地面积
反转或非反转构型
测试点允许探测UCC27614DSG的所有关键引脚

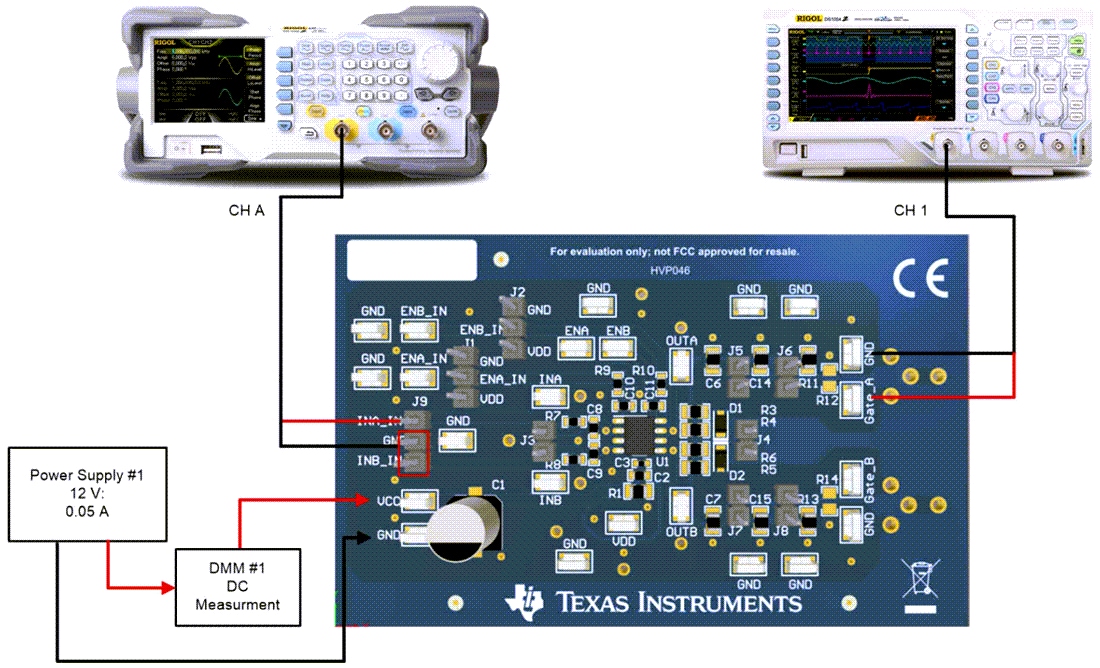

电力供应
电压电流26V及1A以上的直流电源(如Agilent E3634A)
函数发生器
超过10MHz的双通道函数发生器(例如，Tektronics AFG3252)
数字
电压和电流在30V和1A以上的DMM(例如Fluke 187)
示波器
具有500MHz或更高带宽的四通道示波器(例如，DPO 7054)
