德州仪器UCC27614单通道门驱动的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-08

摘要： 一个高速，低侧门驱动器可以驱动MOSFET, IGBT, SiC和GaN电源开关。

德州仪器UCC27614单通道门驱动是一种高速、低侧门驱动，能够有效驱动MOSFET、IGBT、SiC和GaN电源开关。UCC27614的典型峰值驱动强度为10A，减少了电源开关的上升和下降次数，降低了开关损耗，提高了效率。UCC27614器件的小传播延迟通过改进死区时间优化、脉宽利用、控制回路响应和系统暂态性能，产生了更好的功率级效率。

德州仪器UCC27614可以处理-10V的输入，这提高了在有适度地面反弹的系统中的鲁棒性。输入独立于电源电压，并可连接到大多数控制器输出，以实现最大的控制灵活性。单独的使能信号允许功率级独立于主控制逻辑进行控制。如果系统出现故障(需要关闭动力总成)，门驱动可以快速关闭电源级。使能功能提高了系统的鲁棒性。许多高频开关电源在电源器件的门处表现出高频噪声，这种噪声可以注入到门驱动器的输出引脚中，从而导致驱动器故障。由于其瞬态反向电流和反向电压的能力，UCC27614在这种条件下表现良好。

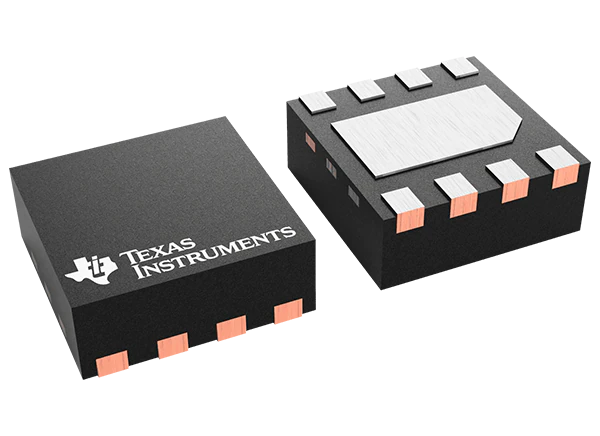

如果V(DD)电压低于指定的UVLO阈值，强内部下拉MOSFET保持输出低。这种主动下拉特性进一步提高了系统的鲁棒性。UCC27614设备在2mm × 2mm封装中的10A驱动电流提高了系统功率密度。这个小程序包还可以实现最佳的门驱动器位置和改进的布局。
