摘要： 为IEEE 802.11ax应用程序优化，具有高达32dB的传输增益和低2dB的噪声数字。

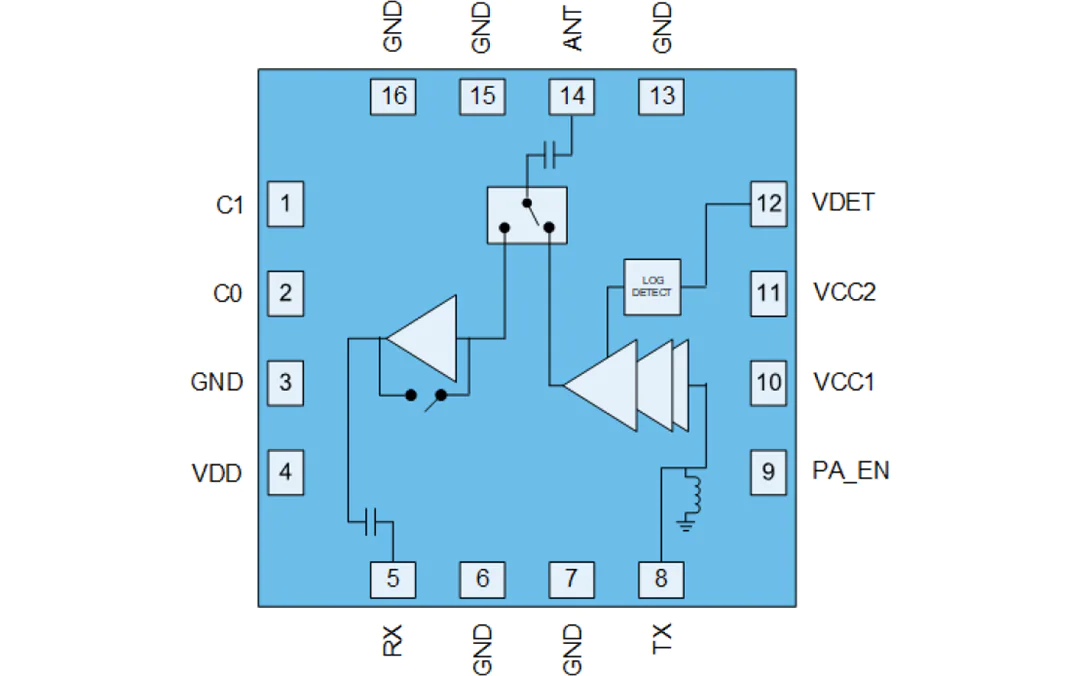

Qorvo QPF4656 6GHz Wi-Fi 6E前端模块(FEM)为IEEE 802.11ax系统优化。QPF4532集成了5.945GHz至7.125GHz功率放大器(PA)、单极双掷开关(SP2T)和可旁路低噪声放大器(LNA)到单个设备中。QPF4656的小尺寸和集成匹配使设计中的布局面积最小化。性能主要集中在为5.0V电源电压优化PA，在保持最高线性输出功率和前沿吞吐量的同时，节约功耗。这是通过在UNII5-8 (5.9GHz到7.1GHz)的所有通道上的宽带宽实现的，不需要任何逻辑切换。
QPF4656有限元包括模级滤波的第二和第三次谐波以及2.4GHz抑制DBDC操作。宽带对数电压检测器用于应用程序反馈。Qorvo QPF4656 Wi-Fi 6E FEM提供了一个紧凑的16片层压板封装，是无卤，无铅，并符合RoHS。
频率范围为5.945GHz至7.125GHz
P(OUT) = +16dBm MCS11 HE160 -43dB动态EVM
P(OUT) = +17dBm MCS11 HE80 -43dB动态EVM
P(OUT) = +17dBm MCS9 VHT80/160 -43dB动态EVM
P(OUT) = +24dBm MCS0 VHT20谱掩码符合性
优化为+5.0V运行
32 db Tx获得
2分贝噪音图
14.5 db Rx获得
8分贝绕过损失
254B 2.4GHz抑制Rx路径
集成直流对数功率检测器
3.0毫米x 3.0毫米16垫层压包装
无卤、无铅、符合RoHS标准
Wi-Fi - 6和6E (802.11ax)
访问点
住宅网关
客户端设备
物联网
