摘要： 一个为蓝牙 “LE音频”设计的平台，包括开始开发所需的一切。

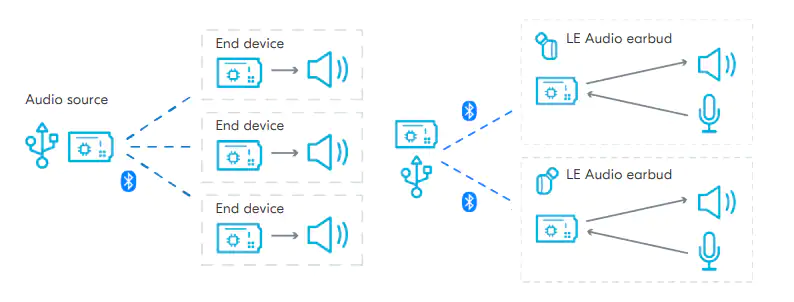

北欧半导体公司nRF5340音频开发工具包是为蓝牙 “LE音频”设计的平台，包括开始开发所需的一切。可配置的nRF5340音频套件的功能是一个USB适配器，允许从PC发送或接收音频数据，或者它可以作为一个业务耳机，广播接收器，或一个真正的无线立体声(TWS)耳机。对于大多数用例，建议使用两个或更多的套件。
北欧nRF5340音频开发工具包包含三个主要设备-一个nRF5340 SoC，一个nPM1100 PMIC和Cirrus Logic的CS47L63音频DSP。CS47L63高性能DAC和差分输出驱动器用于直接连接到外部耳机负载。CS47L63非常适合单声道和直接扬声器输出的耳塞。nRF5340 Audio DK通常通过USB供电，并有一个锂离子/锂- po电池的电池连接器。功率分析器套件II使用专用的电流测量管脚，以允许电流消耗测量。
“低复杂度通信编解码器”(LC3)取代了蓝牙经典的“低复杂度子带编解码器”(SBC)在nRF5340音频开发工具包中可用。LC3编解码器的音频质量优于SBC，即使在无线数据速率的一半左右。低数据速率是最小化功耗的关键因素。
nRF5340 SoC
96MHz加密QSPI用于外部存储器
32MHz高速SPI用于显示器和快速传感器
4 x UART / SPI /双胞胎,UART / SPI /双胞胎
12Mbps全速USB, I²S, PDM, 4x PWM, 2倍QDEC
LE音频
2Mbps，广告扩展和远程
64MHz Arm Cortex -M33, 2KB指令缓存
256KB Flash和64KB RAM
128MHz/64MHz Arm Cortex-M33与FPU和DSP指令
1MB Flash + 512KB RAM
高性能应用程序处理器
完全可编程，超低功耗网络处理器
Arm TrustZone 和Arm CryptoCell-312
可信执行、信任根、安全密钥存储
低能耗蓝牙
NFC
全系列的数字接口与EasyDMA
12位200增殖ADC
105°C延长工作温度
1.7V至5.5V供电电压范围NFC

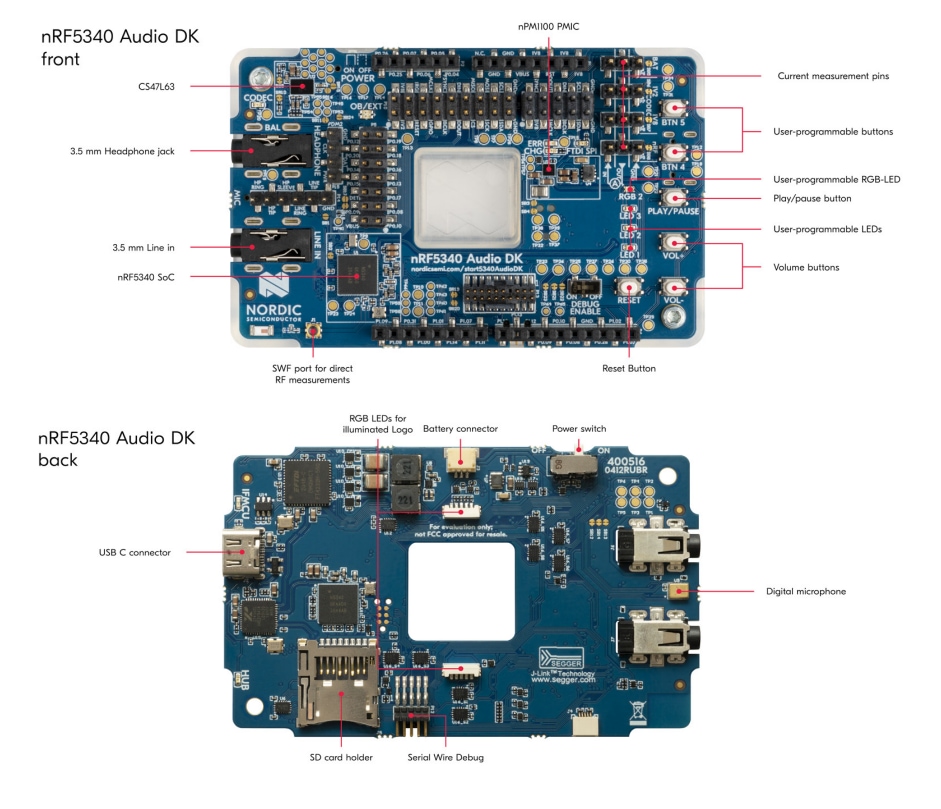

nRF5340音频DK
音频支持
基于我们的nRF5340 SoC
2.4 ghz天线
两个3.5毫米音频插孔
Cirrus Logic Audio DSP CS47L63
SWF射频连接器用于直接射频测量
5个可编程按钮
4可发光二极管
SEGGER J-Link调试器
用于测量功耗的引脚
sd卡持有人用于额外的存储
LE音频
耳机
助听器
音频指南
办公室的耳机
音频广播解决方案
会议免提
两个3.5毫米音频插孔，用于模拟输入和耳机输出
5个用户可编程按钮和led
sd卡持有人，如果需要额外的存储
用于编程和调试的SEGGER J-Link调试器
用于访问模拟/数字接口和gpio的连接器
