Allegro MicroSystems ALS31300 3D线性霍尔效应传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-05-23

摘要： Allegro MicroSystems ALS31300 3D线性霍尔效应传感器提供3DMAG 技术，并提供对应于在每个X、Y和Z轴上测量的磁场的12位数字值。

Allegro MicroSystems ALS31300 3D线性霍尔效应传感器提供3DMAG 技术，并提供对应于在每个X、Y和Z轴上测量的磁场的12位数字值。该设备预先配置为3D传感应用，可用于正面直线运动、滑动位置传感和旋转角度测量。ALS31300提供操纵杆模式，包括z轴通道的低增益选项。该特性采用了一个后偏压磁铁，以允许回零力，而不是传统的基于弹簧的解决方案。三种不同的工厂编程灵敏度范围可在±500G，±1000G，和±2000G。

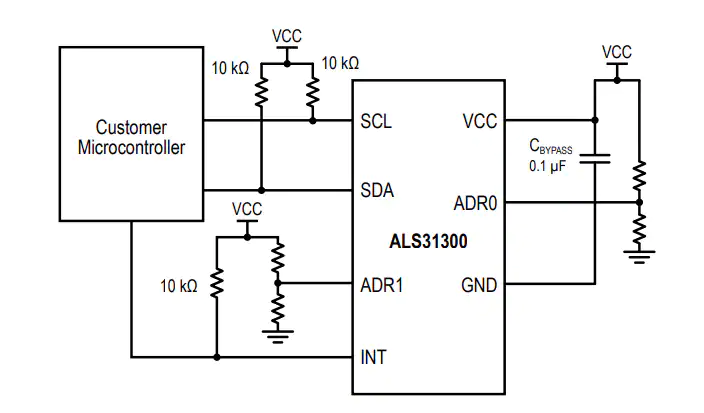

I(2)C地址由外部电阻(16个唯一地址)设置，或通过I(2)C(127个唯一地址)编程到EEPROM，导致同一总线上的多个设备。此外，ALS31300包含78位的用户EEPROM。

ALS31300实现了健壮的操纵杆设计，取代了基于电位器的操纵杆模块。磁性操纵杆可以是低调的，有利于低系统功率的电池供电应用，并支持操纵杆尾迹运动。加上后偏压磁铁，ALS31300允许磁归零或可拆卸操纵杆。

ALS31300的电源管理是高度可配置的，允许系统级的电源电流和性能优化。休眠模式只消耗14nA(典型)，使ALS31300适合于便携式、电池驱动的应用程序。

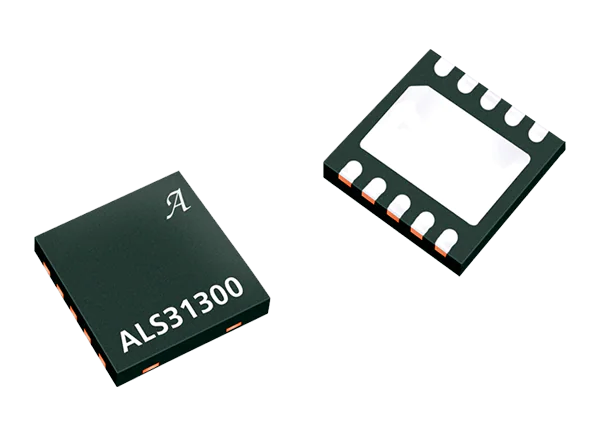

ALS31300封装在一个占地面积小的3mm × 3mm × 0.8mm, 10接触DFN封装(“EJ”)，无铅(Pb)， 100%磨砂锡铅框架电镀。
