摘要： 提供1.65V到5.5V的VCC操作和通过I2C接口的通用远程I/O扩展。

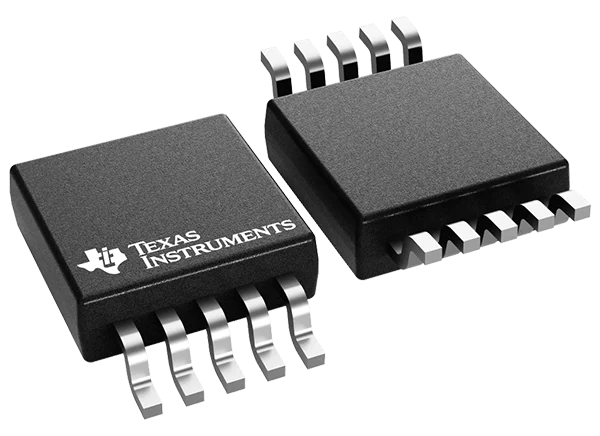

德州仪器TCA9537远程4位I(2)C和SMBus I/O扩展器通过I²C接口提供1.65V到5.5V V(CC)的操作和通用远程I/O扩展。系统控制器通过写入I/O配置寄存器位来启用I/O作为输入或输出。每个输入或输出的数据都存储在相应的输入或输出寄存器中。输入端口寄存器的极性可以用极性反转寄存器反转。
TI TCA9537 I/O Expander提供开放漏中断输出(INT)，当任何输入与相应的输入端口寄存器状态不同时，该输出被激活，并用于向系统控制器指示输入状态已更改。系统处理器可以通过使用I(2)C软复位命令在超时或其他不当操作的情况下重置TCA9537，该命令将寄存器置于默认状态或使用reset引脚。
I(2)C到GPIO扩展器
工作电源电压范围为1.65V ~ 5.5V
5V可容忍I/O口
软件重置通过I(2)C通用调用
用于外部复位控制的RESET输入引脚
专用的INT输出
1MHz快速模式加上I(2)C总线
输入和输出配置寄存器
极性反转注册
内部加电复位
电源与所有通道配置为输入
对SCL和SDA输入进行噪声滤波
锁存输出大电流驱动最大能力直接驱动led
静电防护超过JESD 22
2000V人体模型(A114-A)
1000V充电器件型号(C101)
个人电子产品
穿戴
移动电话
游戏控制台
服务器
路由器
