摘要： Allegro MicroSystems ACS37800可编程AC/DC电源监测电流传感器ic提供集成的电流传感器技术，利用霍尔效应和电隔离提供增强隔离，无需额外的板空间。
Allegro MicroSystems ACS37800可编程AC/DC电源监测电流传感器ic提供集成的电流传感器技术，利用霍尔效应和电隔离提供增强隔离，无需额外的板空间。当从与微控制器单元相同的电源供电时，不需要多个电源和数字隔离ic，减少了印刷电路板(PCB)的尺寸。
该传感方案的隔离电流由两个霍尔板依次感知集成导体的磁场来测量。这就消除了对外部感应电阻、电流互感器和Rogowski线圈的需要。该传感方案进一步减小了PCB的尺寸，并提供了一个高度集成的电源监测IC，消除了杂散磁场引起的误差。
多个参数用户可编程，包括平均和过零时间或通道和故障级别。所有传感器特性和关键功率测量都可以通过集成电路(I(2)C)或串口接口(SPI)读出。ACS37800提供两个专用引脚，用于电压或电流过零(适用于调光应用)和快速过流故障(用于短路检测)。此外，引脚可以配置为标记Vrms欠/过压事件。

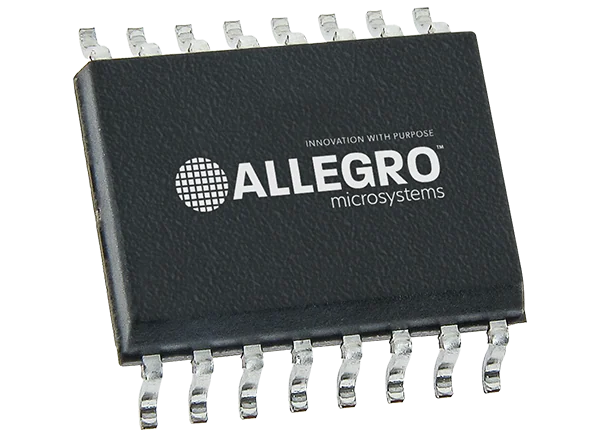

ACS37800采用小型、低调、表面贴装SOIC16宽体、无铅(pb)封装。
用户可编程VRMS下/过压引脚
专用电压或电流过零引脚
用户可编程过电流故障(OCF)
I(2)C或SPI通信
可编程平均三个输出中的两个:电压，电流或功率
物联网(IoT)设备中的能耗跟踪(智能插座)
智能照明
服务器和电信电源
用于灾难恢复的便携式太阳能/能源系统
非对称交流波形应用
