摘要: 峰值电流控制可实现高达2.5A的连续输出电流。

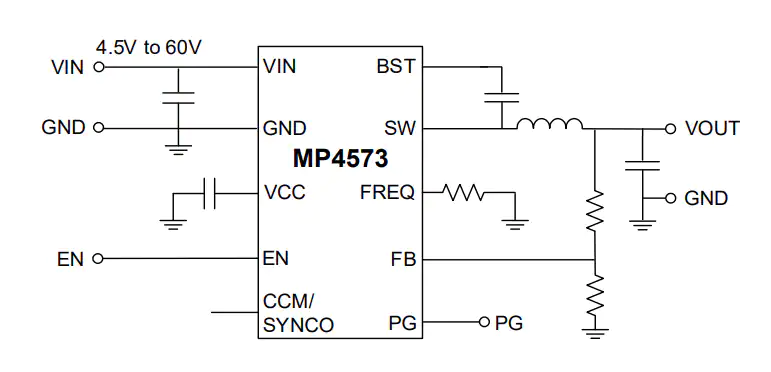

单片电力系统(MPS) MP4573集成同步降压转换器实现高达2.5A的连续输出电流,峰值电流控制,具有良好的瞬态响应。MP4573在4.5V到60V的输入电压范围内工作,适应汽车输入环境中的各种降压应用。2μA的关闭电流是电池供电应用的理想选择。
MPS MP4573 Buck转换器集成了内部高侧和低侧功率mosfet(分别为HS-FET和LS-FET),无需外部肖特基二极管即可实现高效率。该设备的高级异步调制(AAM)模式通过降低频率来减少开关和门驱动器的损耗,在轻负载条件下实现了高效率。
转换器提供许多内置功能,包括软启动(SS)、使能(EN)控制和电源良好(PG)指示。高占空比和低下降(LDO)模式允许MP4573承受汽车冷曲柄条件。为了避免设备上的电流失控,采用过流保护(OCP)和谷电流检测。MP4573具有间断模式短路保护(SCP)、输入欠压锁定(UVLO)和自动恢复热保护功能。
MP4573提供了一种超紧凑的解决方案,只需少量现成的标准外部组件,并封装在QFN-12 (2.5mm x 3mm)封装中。
宽的4.5V到60V工作输入范围
2.5A连续输出电流
高效率,同步模式控制
250毫欧/45毫欧内部功率mosfet
高达2.2MHz的可配置频率
180°失相SYNCO时钟
静态电流(I(Q))
低2μA停机电流
FB公差:室温1%,全温范围(-40°C至+125°C) 2%
可选择高级异步调制(AAM)模式或强制连续传导模式(FCCM)在轻负荷运行
0.45ms内部软启动(SS)
远程启用(EN)控制
PG (Power Good)指示灯
低压差(LDO)模式
过流保护((OCP)
具有打嗝模式的SCP (short circuit Protection)
V(IN)欠压锁定(UVLO)
热关机
QFN-12 (2.5mm x 3mm)包装
可在可湿侧面包装
信息娱乐系统
灯和led灯
电机控制
工业电力系统
